SCS-150型地磅的維護與檢定

地磅為我公司對外貿易重要的計量器具，是公司對外質量計量主要器具之一，本文主要介紹SCS-150型地磅的主要技術指標及日常的維護與檢定方法。

一、概述

SCS系列數字式地磅是對運行中或靜止的貨物進行稱重的自動化稱重設備，適用于各種貨車和散貨的計量，我公司SCS-150型地磅，它由機械稱重臺面、數字傳感器系統、數字稱重顯示器等組成，與之配套的設施有秤體基礎及控制室等，當被稱重物或載重汽車置于秤體臺面上，在重力作用下，稱重臺面將重力傳遞至傳感器，使傳感器彈性體變形，完成力/電轉換，輸出與重量數值成正比例的電信號，經稱重儀表處理，完成模擬/數字轉換、數據采集、處理、顯示等工作，其具有①高精度、高可靠性②一致性互換性好③高穩定性、抗干擾能力強④具有自我識別功能，便于故障診斷⑤具有較高的組稱靈活性⑥具有防作弊功能等特點。

二、SCS-150型地磅的日檢維護及主要技術參數

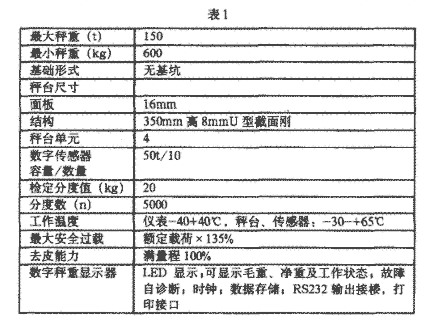

1.技術性能指標要求如表1所示

2.使用注意事項

（1）SCS-150型地磅應勻速上秤臺，速度控制在5km/h以內，禁止在秤臺上緊急剎車，車身盡量?？吭诔芋w中間位置。

（2）每次車輛上秤臺前先觀察儀表顯示是否為毛重零；打印或記錄數據前觀察儀表顯示是否穩定。

（3）當秤上有車輛時不允許儀表斷電，如臨時斷電，在恢復上電后應讓車輛下秤臺，待儀表恢復零點后再重新計量。

（4）秤臺上嚴禁電焊作業或將秤臺作為地線使用。

（5）每次計量的汽車載重不得大于最大稱量。

3.維護注意事項

（1）定期檢查地磅的限位裝置以保證地磅的精度，檢查秤體是否靈活，縱向橫向限位間隙應為3mm,限位撞板與各個限位螺栓完好（橫向限位間隙≤2mm,縱向限位間隙≤3mm,卸荷間隙≤2mm）.

(2)檢查承重臺是否合格即：四個傳感器受力點對角線尺寸（對角誤差在4mm以內），以及以中心線為基準左右偏差（在±1.5mm以內），和前后偏差（±2mm以內）。

（3）檢查秤臺四周間隙應注意秤的邊緣與秤體底部或秤體與引坡間有無雜物嵌入，接線盒內應清潔干凈，各個傳感器電纜線接線牢固，ABS外六角螺母鎖緊；

（4）柱式傳感器垂直安裝，無傾斜現象。

4.常見故障的分析與排除

（1）儀表通電無顯示及蜂鳴聲：可能為保險絲燒斷，或無220V交流電無輸入或儀表變壓器被高壓擊穿應更換保險絲、檢查有無220v交流輸入或更換專用變壓器。

（2）儀表顯示有角差：可能由于秤體基礎不實，長期使用后使傳感器基座高低不一致，可重新調整角差分數或調整基座高度。

（3）儀表顯示有漂移現象：可能由于數字傳感器長期侵水受潮，絕緣性能減弱，應檢查每一只傳感器的內碼值、可確定哪一只傳感器存在漂移現象。

（4）儀表開機后自檢，然后顯示“…………”死機：可能接線盒中的綠白數據線接反，應立即斷開電源，用儀表檢測所有傳感器電纜線與總線的相應色線是否正確，并測試相互之間有無碰線，重新連線后即可。

（5）大屏顯示從開機一直不顯示正常稱重數據：儀表接口與大屏接口的連線方式未統一；該表連接方式連接即可。

（6）儀表與計算機連接后，運行稱重軟件顯示亂碼：重新設置儀表和稱重軟件中的波特率，將其設置統一。

（7）車下秤臺后，儀表上仍顯示一個比較大的穩定數據：檢查秤臺的限位，將其調整到合理位置。

（8）開機后儀表一直顯示比較大的數據，而且大范圍閃變：電壓不穩或有外界干擾。

三、SCS-150型地磅的檢定

1.檢定標準器（砝碼）

檢定用的標準砝碼誤差應不大于秤相應秤量最大允許誤差的1/3.

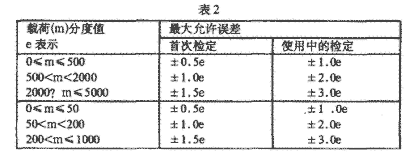

2.分度值及最大允許誤差范圍如表2所示。

3.檢定過程

SCS-150型地磅的檢定應符合JJG539-1997《數字指示秤》檢定規程，其具體操作步驟如下：

（1）外觀檢查

檢查制造許可證的標志和編號；生產廠家、出廠編號、準確度等級、最大最小稱量、檢定分度值、標志應牢固可靠，其字跡大小和形狀必須清楚，易懂。

（2）重復性檢測

對同一載荷多次稱量所得的結果之差，應不大于該稱量最大允許誤差的絕對值。

從零點起按由小到大的順序加砝碼至最大稱量，用相同的方法卸砝碼至零點，進行多次測量，測量應包括（最小秤量、最大允許誤差改變的稱量；50%最大稱量；最大稱量）。

（3）偏載

同一砝碼在不同位置的示值，其誤差應不大于該稱量的最大允許誤差。

①對于承載器的支撐點個數N≤4的秤，在每個支撐點上施加的砝碼約等于最大稱量與最大添加皮重值之和的1/3.

②對于承載器的支撐點個數N≥4的秤，在每個支撐點上施加的砝碼約等于最大稱量與最大添加皮重值之和的1/（N-1）.

(4)鑒別力

在處于平衡的秤上，輕緩地放上或取下等于1.4d的砝碼，此時原來的示值應改變。

（5）置零裝置

置零裝置的置零準確度在±0.25d,置零裝置的置零的總效果應不大于最大稱量的4%。

初始置零裝置的總效果應不大最大秤量的20%。

（6）置零裝置的準確度

置零后零點偏差對秤量結果的影響應不大于0.25e.

(7)重復校驗

找總質量大于或等于本動態地磅的最大秤量汽車重復壓幾次，其偏差應不大于最大允許誤差。
