筆者根據多年的衡器檢定工作 實踐，總結了一些地磅故障檢 查的常用方法。現介紹給各位同仁。

一、維修的基本方法和要求

地磅一旦出現故障，需要進行分析、檢查、調修，檢定合格 后才能投入使用。

首先，在熟悉原理的基礎上，可 通過直觀檢查法、分割法、元件置換 法、電阻電壓測量法等行之有效的 方法逐段檢查、分析、判斷。此中，分 析的思路是最重要的，因為故障是 多種多樣的，只要檢修思路對，就可 觸類旁通，舉一反三。

其次，熟記電路中各主要測試 點的電阻值、電壓值。此外，對重要 的元件開路或短路會產生什么后果 也應心中有數。

再次，還需熟練掌握常用測試 儀表的使用以及元件好壞的判別方 法。目前，地磅基本上采用大 中規模集成電路單片機控制的稱重 顯示儀表，因此，在掌握整個原理的 基礎上，要對AT89C系列單片機和 各集成塊的性能、技術參數和引腳 定義有足夠的了解，這樣有助于提 高排除故障的能力。

最后，建議處理完故障后進行 小結，以積累經驗和教訓，提高維修 效率。

二、檢測主要部件，查找故障原因

1.檢查供電電源

現代化工廠的秤房一般應采用 三相五線制供電方式，有良好的接 地系統，以減少電磁干擾。

電壓范圍：（187442)V。各電器 (稱重顯示儀表、PC主機、打印機等） 均應采用單相三孔插座，右孔為火 線，左孔為零線，上孔為地線。

零線和地線之間的電壓應小于0.2V。

工礦企業中干擾甚多，但認真 規范地做好接地，再加一些簡單的 電源濾波器，能收到預期的效果。有 條件的，應檢測接地電阻。

2.檢查稱重顯示儀表

首先拔下稱重顯示儀表的傳感 器輸入插頭，再插上傳感器模擬器， 便能判斷儀表是否有故障。儀表如 出現故障，一般需帶到實驗室修理。

3.檢查機械方面

主要指檢查傳力機構和限位裝 置。目前，地磅都采用承壓式 傳力構件，因此，主要查看鋼球和上 下凹球面支承塊弧面的光潔度是否 正常，有無缺損，位置是否歪斜，并 清除上下球碗中的所有雜物和粉 塵，確保各鋼球受力基本一致，傳力 機構工作靈活自如。

查看各縱、橫向限位裝置的工 作間隙是否在正常范圍，不正常的

要及時調整。

4.檢查接線調整盒和稱重傳感器

首先檢查接線盒，看有無水汽 進入，如有則用酒精擦洗，清潔內部，然后用電吹風吹干，并進一步檢 查接線有無短路和松動。

多只傳感器并聯工作時，一般 要通過接線調整盒， 使稱重傳感器 和稱重儀表連接。主要是解決地磅的偏載誤差。其常用的方式有兩 種：一是調整各稱重傳感器的輸入 電阻，可調范圍較小，且會引起零點 變化。二是調整各稱重傳感器的輸 出電阻，可調范圍較大，不會引起零 點變化，但需隔離電阻。方式二是目 前廣泛采用的一種方式。

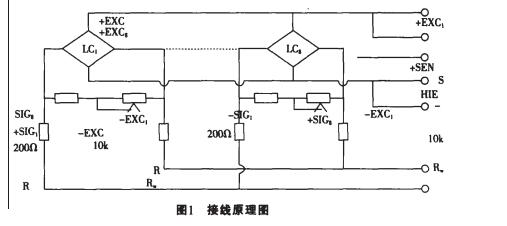

采用第二種方式的接線原理如 圖1所示。

按圖作如下檢測。測量電阻時， 應切斷稱重儀表電源，拔下接線調 整盒與儀表間的插頭。

①檢測總輸入電阻。即測量橋 壓正（+EXC)和橋壓負（-EXC)之間 的電阻。其正常阻值約為傳感器輸 入電阻民/傳感器的只數n。

②檢測總輸出電阻。即測量輸出正(+SIG)和輸出負(-SIG)之間的 電阻。其正常阻值約為（5kD+傳感 器輸出電阻R。) /傳感器的只數n。

③檢測總的絕緣電阻。因萬用 表中的電壓較低,一般不超過10V, 故所測絕緣電阻不可靠。我們提倡 用50V兆歐表,測量屏蔽線 (SHIELD)和其他線之間的電阻。正 常值要求大于200MD為好。

上述三項中，如發現其中有一 項阻值差異大，則應按下一步繼續 檢測查找。

④逐一焊開各傳感器的接線， 測量其單獨的輸入、輸出電阻和絕 緣電阻。

⑤測量供橋電壓,以8142系列 稱重儀表為例，正常為12.48V左右, 數值穩定，紋波小于1mV。

⑥測量空秤時的總輸出信號電 壓值，與以往正常情況下對照比較。

⑦測量每個傳感器的輸出信號 電壓值，與以往值相比較。通過以上 檢測，基本上能查出故障的原因并 判斷出秤臺受力不正常之處。

三、由表及里，一看、二站、三測

一看：查看衡器秤體的外觀和 傳力機構限位裝置的工作狀態是否正常，看接線盒是否受潮，接線板是 否被腐蝕，微調電阻是否損壞，傳感 器信號電纜是否有損傷等。

二站：人依次站在秤臺各承重點 上，看顯示重量是否一致，同時晃動 秤臺，檢查秤臺是否晃動靈活。

三測：用萬用表測量供電電源、 供橋電壓、傳感器輸出信號及輸入、 輸出電阻等。
