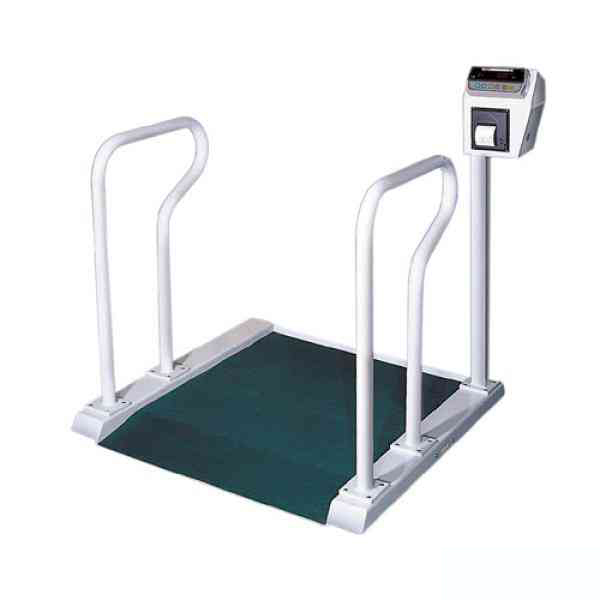

輪椅秤的操作說明方法

一.  開機及開機自動零

1.  接通電源后，儀表進行“000000～999999”的筆劃自檢，初始化完成后進入稱重狀態。

2. 開機時，如果秤臺重量偏離零點，但仍在設置的置零范圍以內，儀表將自動置零；若在設置的置 零范圍以外，則須調整秤體的零位或重新標定、設置。

二.  手動置零 (半自動置零)

1.  在稱重狀態，若空秤時出現偏差，按[置零]鍵，可以使儀表回零。

2. 顯示值偏離零點但仍在置零范圍以內時，按[置零]鍵起作用。否則按[置零]  鍵不起作用。(此時必須 重新標定或設置置零參數)

3. 只有穩定標志符亮?xí)r，可以進行置零操作。

三.  去皮功能

在稱重顯示狀態下，顯示重量為正，且穩定時，按[去皮]鍵可以將顯示重量作為皮重 扣除，此時儀表顯示凈重為 0，去皮標志符亮。

四.  計數功能

在稱重顯示狀態下，按[功能]鍵進入計數狀態，顯示 count，按[ * ]鍵，顯示 C00000，按[去皮] 鍵對應小三角移動選擇位，按[置零]鍵，小三角對應位加一遞增，輸入樣本數，按[ * ]鍵，進 入計數狀態，顯示為 0 對應計數狀態小三角點亮。按[功能]鍵返回稱重狀態。進入計數狀 態后，顯示 count，按[ * ]鍵二次，直接進入計數狀態，儀表將按照上次取樣結果進行計算 顯示。（此過程中，出現 ERR4 表示本次取樣失敗，儀表保留上次取樣結果）

五．用戶功能設置

在稱重狀態下，按[功能]鍵大于 5 秒，進入用戶設置模式（P 模式），用戶設置模式有 P1~P10

十種參數設置，按[ * ]鍵進行切換，按[去皮]鍵選擇參數。參數描述如下：

1、P1 x kg Lb 轉換

x=1: kg 顯示

x=2: Lb 顯示

( 4 )

2、P2 x 自動關機設置 (A12E 型無此功能)

x=1: 無自動關機功能

x=2: 10 分鐘

x=3： 20 分鐘

x=4： 30 分鐘

3、P3 x 波特率設置

x=1: 9600 x=2: 4800 x=3: 2400 x=4: 1200

4、P4 x RS232 輸出凈重、毛重選擇

x=1: 輸出凈重

x=2: 輸出毛重

5、P5 x RS232 輸出方式選擇

x=1: 不發送（RS232 停止）

x=2: 連續發送

x=3: 穩定時連續發送

x=4: 命令方式（Z：置零，T：去皮，R：發送一次重量數據）

x=5: 電流環輸出

x=6: 保留（打印機）

6、P6 x A12:背光設置 A12E:省電功能設置

x=1: A12:無背光 A12E:無省電功能

x=2: A12:自動背光 A12E:有省電功能

x=3: A12:常亮 A12E:無此項

7、P7 x 零點跟蹤范圍

x=1: 0.5e

x=2: 1.0e x=3: 1.5e x=4: 2.0e x=5: 2.5e x=6: 3.0e x=7: 5.0e

8、P8 x 置零鍵范圍

x=1: 2%FS x=2: 4%FS x=3: 10%FS

x=4: 20%FS

( 5 )

9、P9 x 開機零點范圍

x=1: 2%FS x=2: 4%FS x=3: 10%FS x=4: 20%FS

10、P10 x 數字濾波時間強度

x=1: 快 x=2: 中 x=3: 慢

11、P11 X 穩定時間

x=1: 快 X=2: 中 X=3 慢

12、P12 X 穩定幅度 X=1: 低

X=2: 中

X=3 高

六.  大屏幕與儀表的連接、使用(可選功能)

大屏幕信號為 20mA 恒流的電流環信號，以二進制碼串行輸出，波特率為 600。

▲！儀表大屏幕輸出引線與大屏幕顯示器聯接必須準確無誤，倘若聯接錯誤，將損壞儀表輸 出端口或損壞大屏幕顯示器輸入端口，甚至可能嚴重?fù)p壞儀表和大屏幕顯示器，要求使用 配套的專用聯接線。

七.  串行通訊接口與儀表的聯接和使用(可選功能)

▲！通訊接口輸出引線與計算機聯接必須準確無誤，倘若聯接錯誤，將損壞儀表輸出端口或計算機 通訊輸入端口，甚至嚴重?fù)p壞儀表和計算機及相應的外部設備。

▲！進行計算機通訊須具備必要的計算機技術和程序編制能力，須由專業技術人員參與或指導。非 專業人員請不要隨意聯接。

XK3190-A12  儀表具有 RS232 串行通訊接口，可與計算機進行通訊。

通訊接口采用 RS232C，所有數據均為 ASCII 碼，每組數據有 10 位組成，第 1 位為起始位，第 10 位 為停止位，中間 8 位為數據位。

通訊方式分為:

(1).  連續方式: 所傳送的數據為稱量(毛重或凈重)。

 毛重格式為：ww000.000kg   或 ww000.000lb

凈重格式為：wn000.000kg  或 wn000.000lb 注：以上小數點位置是根據儀表的小數點位置設置確定。                             (6 )

(2).  指令方式:

儀表按上位機所發送的指令，執行相應的操作。

命令 R 儀表接收命令并發送一次重量數據（格式同連續方式）

命令 T 儀表接收命令，儀表去皮（同去皮鍵），不接收命令，儀表返回 CR LF

命令 Z 儀表接收命令，儀表置零（同置零鍵），不接收命令，儀表返回 CR LF
