本文重點對POWERCELL PDX數字式稱重傳感器的工作原理以及特點、優點進行介紹，采用全新的POWERCELL PDX數字式稱重系統，可以確保地磅長期穩定、精確的測量，減少地磅的故障和維修費用。

1.概述

目前，地磅稱重系統被廣泛應用，其稱重系統傳感 器主要采用模擬量稱重傳感器和數字式稱重傳感器，而模擬式 稱重傳感器目前由于抗干擾能力弱，信號傳輸受限，逐漸被淘汰， 應用而生的數字式稱重傳感器由于抗干擾能力強、有較好的偏 載、溫度漂移、蠕變、非線性等特性，被地磅廣泛應用 于各種工業及貿易場合，如冶金，礦山，機械，化工，港口及 公路貨站等，下面主要談談POWERCELL PDX數字式稱重傳感 器的優點和應用前景。

2.POWERCELL PDX稱重傳感器工作原理

POWERCELL PDX數字式稱重傳感器主要通過模擬信號、 A/D數字轉換及數字信號傳輸至稱重儀表完成稱重計量，而且 通過先進的設計理念，將微處理器內置于稱重傳感器中，實現 了對溫度、非線性、滯后和蠕變等外部影響的持續補償，同 時采用全不銹鋼激光進行焊接密封，具有高效的抗射頻干擾。 POWERCELL PDX數字式稱重傳感器采用專用的數據信號電 纜實現與儀表的數據通信，配套的稱重儀表最多可連接20只 POWERCELL PDX數字傳感器。正是由于POWERCELL PDX 稱重傳感器先進的數字功能和強大的網絡稱重軟件，實現了方 便快捷的人機操作界面。

3.POWERCELL PDX數字式稱重傳感器的優點及應用

POWERCELL PDX數字式稱重傳感器作為最先進的數字式 傳感器，整體采用不銹鋼材料，應用激光焊接密封技術，整體 完全配備有專門的防雷接口電路，可以有效地防止雷擊造成的 損壞，獨特的A/D轉換器和數字信號輸出接口，消除了由于傳 輸距離長造成的電壓信號偏低的問題，信號的清晰度更高。與 之配備的智能稱重終端組成了整個電子汽車衡的稱重系統，而 且由于環境適應性強，計量性能更為優越，計量的準確性、穩 定性更為可靠。

POWERCELL PDX數字式稱重傳感器的優點包括以下幾個方面。

1)智能預診斷功能。

POWERCELL PDX數字式稱重傳感器創新研發了智能預 診斷功能，此功能的實現是通過與之配套的T800 PDX稱重儀 表來實現，它能準確的提前發現傳感器潛在的故障和隱患，如 網絡的故障、稱重計量失準、車輛超過核準載荷等相關信息， 所有的診斷信息都可以直觀的顯示在儀表屏幕上。而常規的稱 重傳感器無此項功能，不能及時發現潛在的問題，隨著使用年 限增長，傳感器會突然損壞導致衡器不能正常稱重計量。所以 POWERCELL PDX 數字式稱重傳感器獨特的智能預診斷功能能 夠提早發現并向系統發出告警信息，它對故障點的精確定位是 保證衡器準確計量的先決條件。

2）對各種惡劣環境的超強防護能力.

POWERCELL PDX數字式稱重傳感器通過多種工況下的試 驗證明，能夠在各種惡劣環境下使用，如極端低溫和高溫天氣、 雨雪天氣、雷電天氣、工業腐蝕等，有效抵抗外界因素的影響， 確保精確的稱重。

3）簡化的通訊方式。

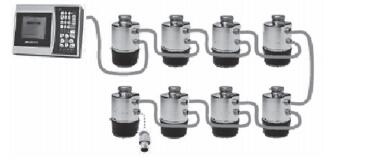

傳統的稱重傳感器都是通過信號電纜、中間接線盒連接到 稱重儀表信號端口上，正是由于中間接線盒的緣故，很難進行 防潮密封，信號的準確性較差，增加了稱重計量的誤差，而且 通過接線盒人為作弊更容易實現。但POWERCELL PDX數字式 稱重傳感器取消了傳統的接線盒，通過傳感器之間信號電纜的 直接連接，形成了簡單的網絡系統。而且影響計量精度的敏感 電子單元完全在密封的傳感器殼體內，更換電纜不需要重新校 正，這保證了稱重系統的可靠和計量準確。

4）獨特的稱重傳感器電纜設計。

POWERCELL PDX數字式稱重傳感器采用不銹鋼雙屏蔽工 業級電纜，雙屏蔽電纜的作用就像一個“法拉第籠”，保護系統 免受電磁干擾，保證稱重信號的準確傳輸。而且具有超強的抗 機械損壞，防潮、防鼠咬、抗雷擊干擾的能力。傳感器電纜采 用全密封不銹鋼快速插拔接頭，傳感器和電纜更換更為方便快 捷。即便更換傳感器也無須進行標定。而傳統的傳感器和電纜 是連接在一起，不能獨立更換，這樣維修的成本和時間大大增加。

5）獨特的防雷設計。

當發生雷擊時，傳統的稱重傳感器防雷擊效果較差，會造 成傳感器損壞導致地磅不能正常稱重計量，影響用戶的經濟效益。但是POWERCELL PDX數字式稱重傳感器完全可以 避免雷擊。因為每個傳感器內都增加了防雷設計功能。可以承 受從1600A到10000A的浪涌電流。即使有浪涌電流進入傳感器， 他也會將浪涌電流引致接地網系統，保護傳感器避免受到雷擊 損壞。

6)具有氣密檢測功能。

POWERCELL PDX數字式稱重傳感器除了具有工業級別的 焊接密封殼體外，它還在傳感器內充滿了氮氣，有效的保護了 內部的電路。當發生傳感器殼體損壞，氮氣泄漏時，其傳感器 的氣密檢測系統發出報警信號，提醒用戶檢查傳感器，避免了 傳感器外殼破損造成的計量損失。

4.POWERCELL PDX數字式稱重傳感器在地磅系統中的應用

正是由于POWERCELL PDX數字稱重傳感器突出的特點和 優點，POWERCELL PDX數字稱重傳感器使用用戶越來越多， 廣泛應用在工廠、港口的地磅系統中。POWERCELL PDX數字式稱重傳感器的用戶遍及 全國各地，2012年5月寧夏英力特化工股份有限公司熱電分公 司將煤場原有2臺80噸和1臺50噸的模擬稱重地磅系 統改造為數字稱重地磅系統，主要就是對每臺地磅的8只 模擬式傳感器更換為POWERCELL PDX數字式傳感器，并使用 專用的不銹鋼雙屏蔽電纜將現場數字傳感器進行相連，并配備成套的T800GA-7000型數字稱重儀表。安裝完畢后進行現場調 試，并委托當地質量技術監督局進行準確的計量檢定，滿足了 稱重計量要求，目前此系統一直工作穩定，計量準確。

5.結束語

POWERCELL PDX數字式稱重傳感器是一款真正的數字傳 感器，它采用了最前沿的稱重理念，代表了世界數字傳感器的 最新發展成果。目前被廣泛應用在各工礦企業的地磅、 電子軌道衡等各種稱重計量裝置上，而且由于傳感器內置的預 診斷功能更是稱重行業內獨一無二的，精準的計量，超強的環 境適應能力，越來越多的模擬式傳感器已被POWERCELL PDX 數字式稱重傳感器所取代。
