本文介紹了三維設計工具SolidWorks在設計中的應 用，并著重介紹了其在模塊化地磅設計中舉足輕重的作用。

一、概述

隨著地磅產品的不斷發展和完善，模塊化地磅已經逐步的成為了地磅的主打產 品。在每年的銷售業績中，模塊化地磅的銷售額起 著舉足輕重的作用。模塊化地磅作為一個比 較定型的產品，其秤體的設計有著許多的共性,那就 是形狀相似,但是內部的各個尺寸卻不盡相同。用 二維CAD制圖設計，每一種規格的秤體，都要繪制 單獨的圖紙和編制工藝，其中不免有很多重復性的 繪圖工作，無形的給設計工作增加了工作量。

隨著三維繪圖工具的發展和深入，其優越性也 得到了充分的體現。從“二維到三維”正在成為企業 深化CAD應用的發展方向。隨著國家制造業信息化 工程的實施,以三維CAD為核心的數字化設計技術 將成為推動制造業技術升級和提升產品開發能力的 關鍵突破口。在激烈的市場競爭中，協同設計、協同 管理正漸漸被企業所采用。沒有先進的設計工具， 設計人員就無法充分的發揮才華，設計出有競爭力 的產品。SolidWorks是美國SolidWorks公司開發的 三維CAD機械設計軟件，其強大的功能和易學易用 的特點贏得了很多企業的青睞和廣大設計人員的喜 愛，尤其是在很多類似產品設計中，有著無可替代的 作用。

二、設計方法和應用

1.建立秤體的三維模型

首先要用SolidWorks繪制一個秤體的三維模 型。由于SolidWorks是基于特征的參數化實體建模 CAD軟件，其創建的三維實體模型和尺寸是完全關 聯的，也就是說有尺寸驅動功能，即改變一個尺寸之 后，對應的零件形狀就會隨之改變，不必重畫。這就 給模塊化秤體的設計帶來了極大的方便。

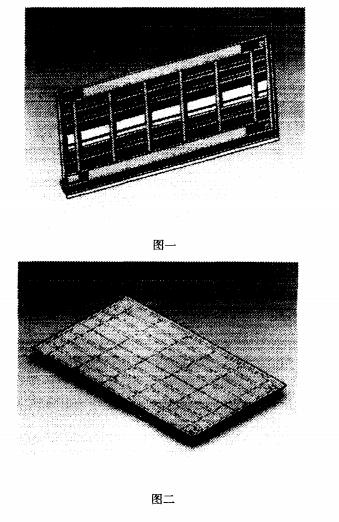

建立秤體模型時，在草圖繪制和特征建模中，對 與秤體規格和結構有關尺寸，不必輸入準確值，只需 給一個模糊值就可以,但對各個結構之間的幾何關 系，必須加入相應的限制條件，以保證模型最后能準 確成型。圖一、圖二為秤體的三維造型。

2.插入新的系列零件設計表

如果你的計算機中安裝了 Microsoft Excel,你就 可以運用SolidWorks自動生成系列零件設計表功 能，可以使用它在零件文件中直接嵌入新的系列零 件設計表。通過將表格中的數值應用于零件的尺寸， 系列零件設計表可以讓你建立零件的多種不同配 置。具體步驟如下：

（1）用SolidWorks打開建好的秤體零件模型。

（2）單擊工具欄“插入”——“系列零件設計表”， 在來源下，單擊“自動生成”，然后點擊“確定”。在彈 出的尺寸對話框中，選取草圖和特征中與結構有關 的尺寸參數加入，單擊“模型外任意處更新”，在特征 管理設計樹列表中，即會出現系列零件設計表。但 是SolidWorks默認生成的尺寸名為DrDn,這樣容 易造成尺寸識別的混亂,所以應該對加入系列零件 設計表的尺寸賦予一個能代表特性的名字，例如“面 板寬”、“面板長”、“縱梁間距”等。右擊“尺寸”,然后 在屬性的尺寸名中鍵入想要賦予的名字即可。這樣 一來’對以后的編輯生成的Excel文件中相應數據 的輸入提供了便利條件。

3.保存系列零件設計表

SolidWorks2003及以后的版本都提供了保存系 列零件設計表為Excel文件的功能。在特征管理設 計樹列表中’右擊生成的系列零件設計表’然后選擇 保存表格’即出現保存系列零件設計表對話框’命名 一個文件名’如“秤體” ’即可保存為“秤體.xls”的Ex- cel文件了。

4.利用生成的Excel文件和模型建立鏈接

首先要編輯“秤體.xls”文件，對有關的尺寸進行輸入。然后打開建立好的零件模型，在特征管理設計 樹列表中’右擊“系列零件設計表”，選擇編輯定義， 在來源下，選擇來自文件，單擊“瀏覽”，選擇秤體. xls”文件的保存路徑’最后選擇鏈接到文件的復選 框，即可完成所保存“秤體.xls”鏈接至SolidWorks文 件了。單擊“模型外任意處更新'保存。至此，所建立 的Excel文件中單元格數據就同模型的尺寸建立了 鏈接，只要對“秤體.xls”中的單元格數據進行更改， 只要打開相應的模型，模型的數據也隨之自動更新。 這樣，我們只要對“秤體.xls”中的相關數據，如“面板 長'“縱梁間距”等進行修改，即可得到相應的三維 秤體圖紙了，避免了重復的繪制過程，減少了工作 量，提高了效率。

三、結束語

俗話說的好:工欲善其事，必先利其器。現代社 會，數字化設計與制造的主體是CAD/CAM技術，作 為工業領域普遍應用的共性關鍵技術，CAD/CAM 技術是現代產品開發的核心手段和主導環節，對提 高企業產品能力，增強產品市場競爭力具有巨大的 作用。而三維CAD的發展和利用，又使設計實現了 突飛猛進的提高，使得設計效率得到了提高，大大減 輕了設計人員的工作量，縮短了新產品的開發周期。 正如SolidWorks公司的首席執彳了官JohnMcEleney 所說：“讓世界上的每個人都感受到三維設計的力 量。
