本文分析了接線盒引起地磅誤差的原因、對地磅準確度的影響及改進措施。

1.概述

接線盒是組成地磅的一個重要部件，接線盒的 質量也是影響地磅準確度和穩定性的重要因素。現 有的地磅標準和規程對接線盒沒有明確的要求和檢 測方法，對其引起的誤差也沒有加以規定。有人認 為其誤差應包含在稱重指示器的誤差分配內，但在 實踐中，稱重指示器的型式試驗時并沒有包括接線 盒一起測試，而且也不好一起測試。

本文試圖從技術角度分析一下接線盒對衡器準 確度的影響和影響接線盒穩定性的因素及改進方法。

2.并聯接線盒

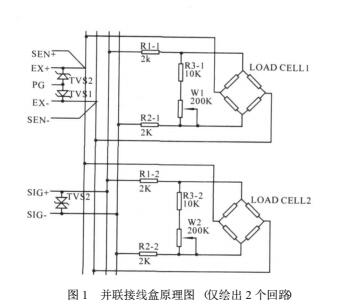

并聯接線盒的原理圖如圖1所示。靈敏度調節 電位器W與電阻R3串聯后與稱重傳感器的輸出端 并聯，因此稱為并聯接線盒。

并聯接線盒引起誤差的原因主要有：

2.1印制板漏電

如果接線盒沒有進水或嚴重受潮，印制板漏電 的影響可以忽略。如果印制板受潮，信號線對地或 對激勵電壓+端的漏電阻達到1MD以下，衡器的零點漂移就可能達到最大秤量的百分之幾到百分之 幾十。因為接線盒一般都是安裝在秤臺下，接近地 面，容易浸水和受潮，所以接線盒的密封和防潮不 可忽視。

2.2信號端TVS管漏電

為了防止靜電放電或雷擊浪涌對傳感器和稱重 指示器的破壞，許多接線盒內接有TVS保護器件。 5VTVS管的漏電流可達幾十微安以上，對信號線 來講影響太大，因此許多接線盒僅在信號線間和激 勵電源對地間接有TVS管，TVS管的漏電流影響 減小了，但對信號線的保護作用也減小了。

2.3接線端子接觸電阻的影響 如果按照正確的六線制接法，接線盒與儀表一 側接線端子的零點零幾歐姆甚至零點幾歐姆接觸電 阻的影響都可以忽略。但是接線盒與傳感器連接一側的接觸電阻如果大于零點一歐姆，其對該傳感器 靈敏度的影響就達到萬分之三以上，不可忽略。

2.4調整電位器的影響

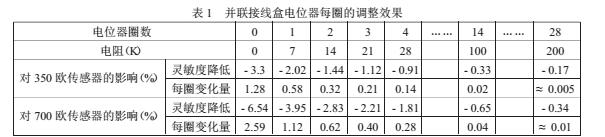

這里先不討論電位器本身的穩定性問題。并聯 接線盒電位器的接法是用200K電位器與10K電阻 串聯，再并接到傳感器信號線上。如果傳感器輸出 電阻為350歐，則電位器調整傳感器靈敏度的范圍 是-0.17%?-3.3%，調整量為3.13%;如果傳感器 輸出阻抗是700歐，則調整范圍為-0.34%?-6. 54%，調整量為6.20% (這里沒有考慮其他并聯傳 感器的影響）。接線盒采用的電位器現階段只有線 性特性的電位器，總調整圈數大約20?30圈，每圈 的調整效果非常不均勻，電位器初始幾圈靈敏度調 整的范圍比較大，如表1所示（按28圈，每圈大 約變化 7K）。

可見在電位器起始幾圈調整效果非常明顯，用 戶一不小心就很容易在此范圍內使用，這時電位器 觸點位置變化和接觸電阻變化的影響就比較大；而 調整范圍的最后幾圈幾乎沒有效果。解決的方法有 兩種，一是將串聯電阻增加到30K，調整范圍分別 降低到約1%和1.9%，首圈的調整量降低到約 0.21%和0.40%，電位器穩定性的影響也可降低幾 倍。該方法要求稱重傳感器靈敏度的一致性要高一些；二是選用指數特性的電位器域對數特性電位 器反過來換，使電位器每圈調整量比較均勻（使 用指數特性或對數特性電位器安裝時一定要注意方 向，否則適得其反。二者結合效果會更好一些。 現在市面上還沒有接線盒使用封裝類型的對數或指 數特性的微調電位器，如果有電位器的生產廠能開 發出來，對衡器生產廠和衡器用戶也是一個貢獻。

2.5電位器穩定性的影響

表2為國外某品牌微調電位器的幾個有關穩定 性的技術參數。

如果某只傳感器的調節電位器位于第2圈的位 置，對于350歐的傳感器1%接觸電阻的變化就會使 該傳感器的靈敏度發生大約0.09%的變化，對于700 歐的傳感器就會發生大約0.18%的變化，給衡器造 成的誤差不可忽視。雖然表中給出的是最大值，大 部分器件的變化小于該值，但對于正好碰上接近極 限值的產品，就會出現衡器超差的情況。因此這些 元件參數造成的影響在設計衡器時不可忽略。

2.6接點熱電勢

在導體接觸點，由于成分不同，會產生熱電勢 差。如果接線盒溫度穩定，接線盒內溫度梯度小， 各個接點的熱電勢大部分可以互相抵消，總體影響 較小。如果接線盒被陽光直射或接近高溫物體，接 線盒內溫度變化較大，溫度梯度大，熱電勢就不能 全部抵消，衡器會產生較大的零點漂移。熱電勢對 衡器量程的穩定性基本沒有影響。

3.串聯接線盒

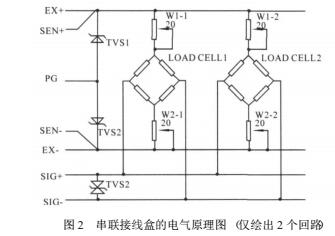

串聯接線盒的電氣原理圖如圖2所示。兩只靈 敏度調整電位器串聯在傳感器激勵電源連線中，因 此稱之為串聯接線盒。

上節對并聯接線盒的分析也基本適用于串聯接 線盒，但串聯接線盒與并聯接線盒也有所差異。由 于串聯接線盒的輸出阻抗比并聯接線盒小大約1個 數量級，因此串聯接線盒對印制板漏電的敏感程度 也小了大約一個數量級。串聯接線盒正好需要線性 特性的電位器，因此串聯接線盒電位器調整的效果 比較均勻，四角誤差調整比較方便。對串聯接線盒 來講電位器接觸電阻的變化影響更大，1Ω接觸電阻的變化將使350Ω的稱重傳感器靈敏度變化接近
0.3%。可見串聯接線盒的穩定性比并聯接線盒更差。串聯接線盒每路用1個電位器會更好一些，使用兩個電位器更增加了不穩定的因素。

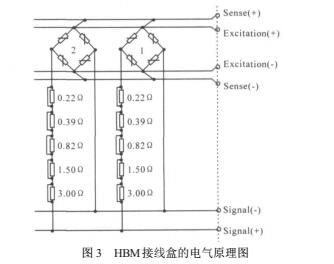

HBM公司的接線盒采用圖3的結構（摘自HBM接線盒產品樣本，該結構避免了用電位器調整的不穩定因素。對于穩定性要求高的產品應采用這種方案。如果需要擴大調整范圍，可再增加一個6.2Ω的電阻。電阻越大，其溫度系數應越小。

4.結論

接線盒的穩定性是影響地磅長期穩定性的一個 不可忽視的重要因素，應該引起地磅生產廠家、地磅用戶和計量管理部門的重視，將來能夠制定出接 線盒的產品標準和相應的科學檢測方法。

本文只是從直觀的角度在理論方面做了一些粗 淺的分析，希望能引起大家的注意。
