數字指示秤秤體的調平是秤計量檢定工作比較 重要的一步，但調到什么程度算“平”，并沒有一個確 切的衡量標準。本文中筆者以電子臺秤為例，通過實 驗探討秤體傾斜對秤體示值的影響，并且分析了實驗 結果和理論預測值之間的差異。

一、實驗器材及實驗步驟

1.主要實驗器材

TQS二維傾斜工作臺、光學像限儀、框式水平儀、砝碼(20kg、1kg~5kg、1mg~500g)。

2.基本實驗步驟

根據JJG539-1997《數字指示秤檢定規程》的要求, 在傾斜角度為0。時對各個點進行測試，每個測試點重 復3遍，改變秤臺傾斜角度重復上述測試過程，分析每 個測試點的示值和傾斜角度變化的關系，最后對比實 際曲線與理論曲線的關系。

二、實驗分析

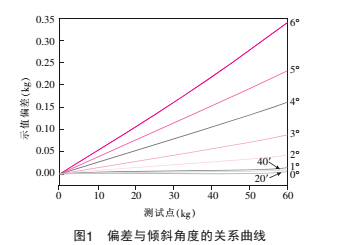

如圖1所示，給出了數字指示秤示值偏差與傾斜 角度的關系。從圖1中可以看出，隨著傾斜角度的增 加，偏差值逐漸增大。由于實驗條件的限制，傾斜角度 僅做到了 6。，這并不影響對實驗現象的分析。圖1中共 給出了9個角度所對應的變化曲線，實驗中每次調整角度都重新置零，這樣既保證每條曲線都相交于同一 點，也可以去除秤臺重量對測量示值的影響。從圖1中 還可以明顯看出，在傾斜角度低于1。時的測量曲線幾 乎都是水平的直線，這說明在角度低于1。時對稱量示 值幾乎沒有影響，但角度高于1。時測量曲線的傾斜角 度明顯變大，這說明此時的影響量不可忽略。

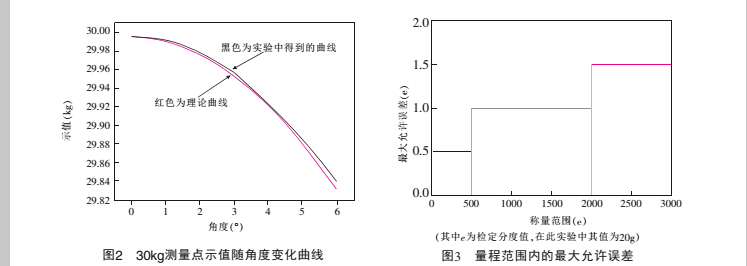

圖2給出了 30kg示值隨角度的變化情況，從圖1可 以明顯看出，隨著角度的增加，稱量示值逐漸變小，而 且角度越大示值變化越快，這和理論中重物對斜面的 正壓力和重物自身重力的關系相吻合。理論中正壓力和重力的關系可以用以下公式來表示：

式中:N——重物對斜面的正壓力，N;G——重物 自身重力，N;0 斜面與水平面所成的角度，°。

根據上述公式，圖2中給出了理論變化曲線，從圖 2可以看出，實際曲線和理論曲線的走勢完全相同，只 是它們之間還存在著一些示值上的差異，這種差異主 要來自秤體自身，在角度變化的過程中傳感器內部發 生了 一些微小的變化，這些小的變化導致了實際曲線 比理論曲線滯后。

如圖3所示，給出了不同稱量范圍的最大允許誤 差。根據JJG539-1997和JJG555-1996對示值和傾斜的 要求，稱量范圍內的任何一點必須滿足最大允許誤差 的要求才能判斷數字指示秤合格與否。借助LabVIEW 中曲線擬合工具，對實驗數據進行擬合處理，發現兩 個拐點和最大秤量點由合格變?yōu)椴缓细竦慕嵌确謩e 為2°15'、1°40'和1°38'，所以在傾斜角度變化的過程中，整個秤體由合格變?yōu)椴缓细窠嵌葹?/span>1。38'，這和圖 1中反映的現象完全一致。

上面僅針對秤體縱向傾斜而做的分析，橫向傾斜 得到的實驗結果和縱向傾斜幾乎完全相同，這里不再 贅述。

三、討論

通過上面的分析可以看出，無論是橫向傾斜還是 縱向傾斜對數字指示秤的示值都有一定影響，傾斜角 度低于1。38'的測量值可以認為是準確的，傾斜角度 高于1 ° 38'的測量值就不可信了。那么，在現實生活中 如何避免數字指示秤由于秤體傾斜而導致示值不準 昵？這就需要秤的使用者和計量工作者在使用和檢定 過程中注意觀察，有水平指示器的看指示器，沒有的 或者感覺水平指示器不準的憑借經驗或者專業的水 平器材判斷，只有水平調到了規定的范圍，才能保證 數字指示秤的正常使用和計量檢定工作的正常進行。
