百度地圖在汽車衡行業中的應用一例
百度地圖在汽車衡行業中的應用一例
隨著“物聯網”的概念深入各行各業，其重要的分支領域—“位置應用”也在不斷發展。在地磅行業中，以稱重傳感器 + 稱重儀表 + GPS+ GPR S+ 電子地圖為主要組成部件的物聯網解決方案，已經成功的應用在稱重計量領域中。此文主要針對“百度地圖”，介紹了其在汽車衡物聯網中的一個典型應用案例。可為類似的物聯網方案提供參考。
隨著信息化社會的發展，“位置應用”已深入到人類生活的方方面面，應用場景包括手機導航社交網絡、車載導航、老年人關愛、應急救援、交通路線規劃、醫療定位、物流監控等。在地磅行業中也不例外。作者曾參與了一個“建筑環保砂漿 ”項目，其中就涉及到了 “稱重計量”和“位置應用”—兩者結合的需求。有了位置信息（即地理坐標） 后，就需要有電子地圖，來直觀呈現遠程設備的狀態。“百度地圖”是眾多電子地圖中的一員。它穩定可靠、開發文檔齊全，并免費向用戶提供二次開發 API 接口。本文將針對“環保砂漿的稱重計量”與“百度地圖”二者結合應用的方案展開描述。
一、砂漿計量系統的組成

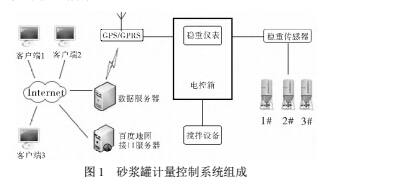

“砂漿站”向“工地”供應“砂漿”（新型環保砂漿） ，“工地”根據施工進度，對供應量 （主要參考重量） 進行控制。為了達到“環?！钡哪康模┕がF(xiàn)場嚴禁露天堆放物料。環保砂漿使用前，以干粉形式儲存 （所以也叫“干粉砂漿”），現場有專用的儲料罐。待到使用時，現場攪拌，用多少攪拌多少。攪拌設備和計量設備配合工作，完成砂漿的配制過程。砂漿罐計量控制系統的組成，如下圖 1 所示：
系統由兩部分組成：一是攪拌電氣控制部分；二是稱重計量部分。兩者獨立工作，“計量部分”為“攪拌控制部分”提供重量參考。砂漿配置過程由人工操作電氣設備完成。
計量部分涉及到“位置應用”。各部件分工如下：稱重傳感器負責重量數據采集 （每個罐 4 只 20t 傳感器），GPS 負責坐標信息采集，稱重儀表顯示重量，并將重量和位置信息通過 GPRS 傳送到遠程數據服務器端。用戶打開客戶端軟件，客戶端軟件將從服務器讀取重量和位置信息，在“百度地圖”上顯示覆蓋物 （即砂漿罐圖標）。用戶可以直觀的看到砂漿罐的地理位置和罐內儲料的當前余量，為后續砂漿運輸提供調度依據?！吧皾{站”不用派人時刻駐守現場，節省人力資源，提高管理效率。
二、GP S 坐標格式及轉換
（1） GPS 通信數據具有一定的格式，坐標數值需要經過處理，才能被“百度地圖”API 接口使用 。 如 ： GPS 原始 經 度 11413.13562， 緯 度2955.83360，格式為：hhmm.mmmmm （h 是‘度’， m 是 ‘ 分 ’）。 轉換成地理坐標后，經度為114+13.13562/60，緯度為 29+55.83360/60。然后調用“百度地圖”API 接口轉換成百度 DB09Ⅱ坐標類型。
（2） GPS 坐標為什么要轉換？因?yàn)?/span> GPS 原始坐標為 WGS84 坐標系，不能直接用于“百度地圖”?！鞍俣鹊貓D”采用的是 BD09Ⅱ坐標系。要在“百度地圖”上顯示 GPS 設備的正確位置怎么辦呢？“百度地圖”提供了 Web API 進行轉換，其鏈接地址為:
http://api.map.baidu.com/geoconv/v1/?coords=114.
21892734521，29.575429778924&from=1&to=5&ak=
你的密鑰
說明：coords 為坐標的經度、緯度；form 為轉換前的坐標類型，1 為 WGS84 坐標系；to 為轉換后的坐標類型，5 為 BD09Ⅱ （百度經、緯度坐標）；ak 為密鑰，開發者在使用“百度地圖”前，先要申請開發者密鑰。
鏈接請求的返回?cái)?shù)據為 json 格式，如下：
{
status:0,
result:
[
{
x:114.23075303426,
y:29.579086201042
}
]
}
上面的 x，y 即為 BD09Ⅱ坐標，可以被“百度地圖”識別。調用地圖覆蓋物 API，就能將指定的圖片（支持 jpg,gif,png 等格式），顯示到地圖容器上。
這個轉換鏈接是 Web 形式的，如果是 Web 應用程序開發，可以直接調用，很簡單。如果是桌面軟件開發，該如何處理呢？筆者使用的是
C++Builder，它提供了處理 http 協議的控件即
TIdHttp。在其他開發工具中也有類似的函數庫，如微軟已經封裝好的 WinInet 高級網絡協議函數庫，可供開發者開發基于 http 協議的應用程序。
作者寫了一個函數，實現坐標轉換，其中用到了 TIdHttp 控件，代碼如下：
AnsiString__fastcall BD09::GpsToBD (const
GPSpoint & GpsCoord)
{
TIdHTTP * bdhttp= new TIdHTTP(NULL); TMemoryStream * ms;
LPSTR lpBuf; AnsiString strText; try
{
AnsiString strUrl="http://api.map.baidu. com/geoconv/v1/?coords="+GpsCoord.X+","+GpsCoord. Y+"&from=1&to=5&ak=Xd93xc2Z";
ms=new TMemoryStream;
bdhttp- >Get(strUrl,ms);//g_Url 是地圖坐
標 API
const int msSize=ms- >Size; lpBuf=new char[msSize]; ms- >Position=0;
ms- >Read(lpBuf,msSize);
strText=String (lpBuf,msSize);// 返回 json
字符串
}
__finally
{
delete ms; delete [] lpBuf; delete bdhttp; return strText;
}
}
上述代碼中用到了“百度地圖”坐標轉換鏈接 strUrl （即百度地圖 WebAPI），并展示了如何接收返回的數據。
三、“百度地圖”常用的 J a va s cript 函數介紹要完成“百度地圖”的二次開發，需要調用一些常用的地圖控制 JavascriptAPI，比如：（1） 創建地圖容器
var map=new BMap.Map("allmap");// 創建地圖容
器對象（2） 設置默認的地圖中心位置
地圖加載完畢后，顯示到地圖容器中時，無論如何，總有一個中心位置，用戶需要指定默認的地圖中心：
map.centerAndZoom (new BMap.Point （115.788,
39.2615）, 14）;// 北京位置（可設置為用戶所在城市）（3） 滾輪縮放和地圖慣性拖拽map.enableScrollWheelZoom（true）;// 啟用滾輪放
大縮小，默認禁用
map.enableContinuousZoom();// 啟用地圖慣性拖
拽，默認禁用（4） 添加地圖工具
var top_left_control=new BMap.ScaleControl ( {anchor:BMAP_ANCHOR_TOP_LEFT});// 左上角，添
加比例尺
var top_left_navigation=new BMap.Navigation Control(); // 左上角，添加默認縮放平移控件
var top_right_navigation=new BMap.Navigation Control({anchor: BMAP_ANCHOR_TOP_RIGHT, type: BMAP_NAVIGATION_CONTROL_SMALL}); // 右上
角，僅包含平移和縮放按鈕 map.addControl （top_left_control）；
map.addControl （top_left_navigation)； map.addControl （top_right_navigation)；
（5） 添加覆蓋物和標注文字
var pt0=new BMap.Point(x, y);//x,y 即為 DB9Ⅱ坐
標
var myIcon0=new BMap.Icon （pic, new BMap.
Size（43,94））;// 圖標
var marker0=new BMap.Marker (pt0, {icon: myIcon0}); // 創建標注
map.addOverlay（marker0）;// 將標注添加到地圖
中
（6） 點擊地圖覆蓋物，彈出提示框
var infoWindow0=new BMap.InfoWindow(tip);
marker0.addEventListener("click", function(){this.
openInfoWindow（infoWindow0）;setTimeout（function（）
{// 定時器
map.closeInfoWindow();
}, 5000);});
var pt0=new BMap.Point(x, y);
var infoWindow0 = new BMap.InfoWindow(tip);
map.openInfoWindow(infoWindow0,pt0);
四、地圖的顯示
有了地圖 API 函數，如何才能將地圖顯示在我們的軟件里呢？如，將地圖顯示在一個 Windows窗口上。因?yàn)椤鞍俣鹊貓D”本身是 Web 形式的，即 B/S 模式的。而我們的軟件是在 Windows 桌面上運行的，即是 C/S 模式的。所以，首要解決的問題是：如何將 B/S 模式轉換為 C/S 模式，即在Windows 窗口上顯示 web 頁面。至于是用 C/S 模式好，還是用 B/S 模式好？這個問題不是本文討論的重點。筆者只是根據自己擅長的技術選擇 C/S 模式。
作者的解決方法是：“IE 瀏覽器控件 ”+
“HTML 頁面”的方案。C++Builder 的 IE 瀏覽器控
件名是 CppWebBrowser，VC++ 中的 IE 瀏覽器控件名是 Microsoft Web Browser。他們都封裝了 IE 內
核,可以快速開發出屬于自己的專用瀏覽器 （如：
360 雙核瀏覽器，其中有一個核即為 IE 內核），并可將 Web 頁面嵌入到 Windows 窗口中。在瀏覽器控件中，如何控制地圖并響應Web 頁面上的鼠標事件呢？實際上 Windows 同時提供了瀏覽器控件的交互 COM 接口，包含在 #include
{
IHTMLWindow2 *pWin;
VARIANT vRet;
bool bRet = false;
IEForm- >CppWebBrowser1- >Document - >QueryInterface (::IID_IHTMLDocument2, reinterpret _cast
if(spDoc != NULL)
{
try
{
spDoc- >get_parentWindow(&pWin); if(pWin != NULL)
{
try
{
pWin- >execScript (WideString(lpScript), WideString(lpLang), &vRet);
bRet=true;
}
__finally
{
pWin=NULL;
}
}
}
__finally
{
spDoc == NULL;
}
}
return bRet;
}
因?yàn)槲④浱峁┝藰?biāo)準 COM 交互接口，所以
Windows 平臺上的開發工具，調用方法都類似。
HTML 文件是一個普通的 Web 頁面文件，中間嵌入“百度地圖”容器，并包含了控制地圖的Javascript 函數。在桌面軟件中，利用 RunJS 函數可以調用這些 Javascript 代碼。Javascript 代碼和 IE
內核交互，控制頁面內容。HTML 文件的具體格式可以參考“百度地圖”開發文檔。在 HTML 文件中，須包含這樣一行語句：
包含了這行代碼后，才能調用“百度地圖”的 API 接口函數。HTML 文件可以放在服務器端，也可以放在客戶端。如果放在服務器端，服務器上要安裝“Web 服務器”軟件。如：IIS、Apache等，其中的一種。

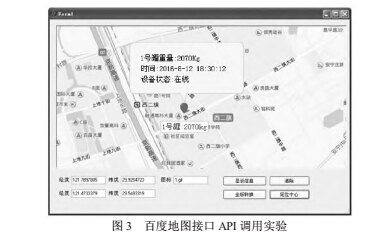

五、“百度地圖”在砂漿稱重系統中的應用作者在 “建筑環保砂漿 ”項目中，使用了“百度地圖”。在任意一臺能連上 Internet 網絡的電
腦上，打開專用的客戶端軟件，軟件就能接收服務器的數據，并在地圖上顯示出各個工地的所有砂漿罐的“當前位置”和“實時重量”信息。地圖接口調用的流程如下：
要用好“百度地圖”，除了掌握 C++ 編程技術外，還需要了解和掌握多種前端和后端的編程技術，如： HTML 標記語言、Javascript 腳本語言、Web 服務器架設、客戶端和服務器端的 Socket 通信、瀏覽器控件的 COM 交互接口、“百度地圖”的 API 功能函數、內存數據庫等。文中已經介紹了基本的調用流程和關鍵的知識點。
作者在“建筑環保砂漿”項目中—稱重計量部分，使用了“百度地圖”。經實踐檢驗，達到了預期的效果。“百度地圖”雖然是免費的，但也有一些限制。如：API 接口調用次數的限制。普通 API 接口：每個 IP 每天調用上限 2000 次；坐標逆向轉換 API （即 Geocoding API） 調用次數為：每個 IP 每天調用 6000 次限制 （具體請參考“百度地圖”的相關政策）。超過使用次數之后，將返回{"status":302,"message":" 天配額超限，限制訪問 "}。
在“建筑環保砂漿”項目中，地圖接口 API 調用不算頻繁，所以基本是夠用的。如果需要更高頻
次的調用，需要和“百度”公司協商。
本文重點介紹的是“百度地圖”的應用。對于其他的電子地圖，開發過程也基本相同。當前市面上，除“百度地圖”外，還有多種商業電子地圖可供選用。如：國外的谷歌地圖；國內的搜狗地圖、高德地圖、騰訊地圖等。他們都提供了二次開發接口，且大多是免費的。具體選用哪種，要結合項目的實際需求和“地圖服務商”的服務質量，綜合考慮。
我想，隨著 “物聯網 ”（Internet of things（IoT） 的技術普及，關于“地理位置”的應用，需求也會越來越多。除了 PC 端的應用外，移動端的應用也是方興未艾。在汽車衡行業中，應用也會更加廣泛。目前，國內地磅公司中，如：耀華、柯力已經推出了成熟的產品和解決方案，起到了行業“橋頭堡”的作用，其他公司也會極積跟進，加大研發力度并開拓相關市場。
