地磅廠家關于動態定量稱量包裝系統 BP 神經網絡 PID 控制算法

目的，針對動態定量稱量包裝控制系統具有大慣性、滯后、非線性且無法建立精確數學模型等缺點，研究提高動態定量稱量包裝系統控制精度的方法。方法 提出了一種改進型 BP 神經網絡 PID 的定量稱量包裝控制系統，將 BP 神經網絡與 PID 控制方法相結合，通過神經網絡的自學習、加權系數的調整，優化 PID 控制器參數 Ki，Kp，Kd，并將粒子群算法引入到神經網絡中作為其學習算法，以有效提高 BP 神經網絡算法的收斂速度。結果 仿真和實驗結果表明，改進型 BP 神經網絡 PID 控制響應速度快、超調量較小，系統稱量誤差得到大幅度減小。結論 所述控制方法可以明顯提高定量稱量控制過程的穩定性、精確性以及魯棒性。

電子定量包裝系統是集機械、電氣、自動化、計算機等技術于一體的自動智能計量稱量設備，具有智能自動稱量、生產效率高等優點，在糧食加工、食品包裝、水泥包裝、醫藥包裝等領域被廣泛應用。實現動態定量稱量包裝控制的關鍵是實現物料的精確稱量，實時準確地對物料質量進行反饋是快速精確控制的基礎，而控制系統性能的優劣直接影響著稱量包裝的精確程度。動態定量稱量包裝控制系統具有慣性大、滯后、非線性且無法建立精確數學模型等缺點，如果為了提高包裝效率加快稱量速度會因?yàn)槲锪蠜_擊和空中飛料等因素的存在，直接影響稱量包裝精度。如果為了提高稱量包裝精度而降低下料速度，會影響包裝效率。由此，需尋找先進的智能控制方法，以提高整個稱量系統的控制精度。

目前國內外學者針對上述問題提出了多種智能控制方法，以解決稱量速度和稱量精度二者之間存在矛盾的問題。如在文獻基于模糊控制理論提出了一種 Fuzzy-PID 控制方案，并進行了仿真研究，結果表明系統控制效果較理想，模糊 PID 控制雖然具有較強的推理能力，但存在盲區且控制精度不高；文獻[15]提出了一種基于 BP 神經網絡 PID 的控制方法，該方法的最大優點是不需建立精確數學模型，但傳統 BP 神經網絡方法學習周期過長，具體參數值選擇較困難，收斂速度慢，從而限制了該方法在多變量的稱量系統中的廣泛應用。為此文中在 BP 神經網絡的基礎上對其進行了改進，提出了一種神經網絡和粒子群算法相結合（BP-PSO-PID）的稱量控制方法。

1.BP-PSO-PID 控制器結構

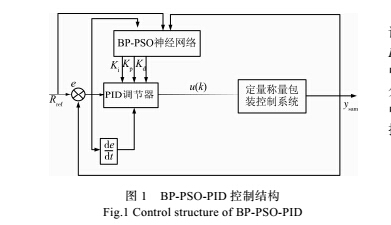

由于傳統 PID 控制時參數固定不變，對于時變性強、高度非線性的動態稱量系統，傳統 PID 控制方法很難實現高精度控制，而神經網絡能夠利用自身非線性特性，面對復雜的控制系統能夠進行自適應調整，從而被廣泛使用。傳統神經網絡控制的訓練周期長，收斂速度慢，且連接權重隨機變化，致使系統穩定性變差。針對上述問題文中在 PID 控制中引入神經網絡控制，并選擇粒子群算法（PSO）作為控制器的訓練算法，從而設計了一種基于 BP-PSO-PID 的定量稱量控制器。具體控制結構見圖 1。

該控制器主要由 PID 和神經網絡兩部分組成， PID 控制器利用輸入和輸出之間的誤差 e、誤差變化量 de/dt,以及 BP 神經網絡調整參數 Ki，Kp，Kd，得到調節器輸出 u(k)，再通過具體傳遞函數得到系統輸出 ysam，從而實現閉環控制；BP 神經網絡根據系統運行狀態通過神經網絡的自學習、加權系數的調整，輸出控制系統最優參數 Ki，Kp，Kd。PID 控制器采用增量式數字 PID 控制方法：

2.粒子群優化算法

假設在一個 M 維的目標搜索空間中，由 N 個粒子構成種群，第 i 個粒子表示為 xi = (xi1 , xi2 xiM ) ，i =1, 2 N ，xi 可由目標函數 f(x)得到與其對應的適應度值 f(xi)，并根據 f(xi)的大小對 xi 優劣進行評估。粒子 i 的飛行速度記為 vi = (vi1 , vi2 viM ) 。第 i 個粒子目前搜索到的最優位置，即粒子的最優解記為pI i =( pI i1 , pI i 2 pIiM ) ，整個粒子群所搜尋到的最優位置即全局最優解記為 p g = ( p g 1 , p g 2 pgM ) 。對粒子狀態進行更新：

式中： i =1, 2 N; m =1, 2 M ; vim ( k ) 為第 i 個粒

子在第 k 次迭代中的當前位置；c1，c2 為加速系數，該系數的選擇能夠提高算法的收斂速度，避免局部出現極小值問題；r1，r2 為在[0,1]之間的隨機常數。

粒子群算法主要由三部分構成：確定粒子當前運動速度，該速度能反應算法局部搜索能力；對自身進行識別，從而大大提高粒子的全局搜索能力，防止算法出現局部極小值問題；各粒子間信息的共享處理。

3.BP-PSO-PID 控制器的實現

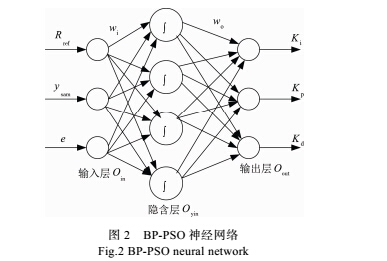

BP-PSO 神經網絡定量稱重控制器結構見圖 2，該網絡中輸入層由 3 個神經元，主要包括系統輸入Rref，輸出 ysam，輸入與輸出之間的誤差 e，；隱含層中由 4 個神經元構成，輸出層為 3 個神經元，其輸出分別為對應參數 Ki,Kp,Kd。在上述 BP-PSO 神經網絡中通過粒子群算法更新神經網絡權值 wi，wo，BP-PSO控制算法步驟如下所述。

1）將 BP 神經網絡中的參數進行初始化處理。

例如網絡節點個數 Nin=3, Nyin=4，Nout=3，初始網絡輸出值設為 0。

2）由輸入 Rref 和輸出 ysam 計算出數 e(k)=Rref?ysam，從而得到神經網絡的輸入信號：

3）將輸入信號 xi 傳送到 BP-PSO 的輸入層中，

通過 Oin=xiwi，計算輸入層神經元的輸出 Oin。

4）將 Oyin(i)傳送到輸出層，輸出層采用了 sigmoid 函數，其數學模型為：

式中：k(i)=woOyin(i)，i 為 1?Nout，Oout(i)即為 Ki，

Kp，Kd。

5）根據式（1）以及 BP-PSO 神經網絡的 Ki，Kp， Kd 計算 PID 控制器中的輸出 u(k)。

6）m 個粒子開始尋優，其中粒子的飛行位置和速度向量都設計成兩維，每個需要學習參數 wo，wi列為訓練用飛行的粒子，粒子尋優誤差函數為：

7）根據式（2）和式（3）對每一個粒子的速度和位置進行重新更新。

8）當 K=K+1，誤差不滿足 K時，跳轉至步驟 7），否則尋優結束，并說明此時已得到了輸入權值 wi，輸出權值 wo 的全局最優值。

9）將 wi，wo 的全局最優值再傳送到 BP-PSO 輸

入層，按照步驟 3）—5）計算出最優值 Oout(i)，即得到 BP-PSO 輸出的最優 3 個參數 Ki，Kp，Kd。

10）重復步驟 5），得到最優輸出 ysam。

4.仿真與實驗

4.1仿真

為驗證所述改進型 BP 神經網絡 PID 控制器的優越性，首先進行仿真實驗。假設被控對象數學模型為：

W ( k )= A( k ) Wout ( k -1)+ u ( k -1)

out 1+ Wout2 ( k -1)

式中： A ( k )= 1.2 (1 -0.8e-0.1k ) 。

控制器參數為：加速系數 c1=c2=2.12；慣性因子ω=0.7；粒子數 m=10；迭代次數 k1=10，輸入信號采

樣數為 500。分別針對 BP-PID 控制和 BP-PSO-PID

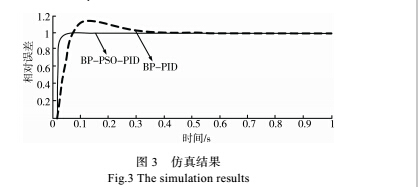

控制進行仿真，對應響應曲線見圖 3。

由仿真結果可知，與傳統 BP-PID 控制相比，文中所述改進型 BP-PID 控制方法響應速度快、超調量較小，系統達到穩定的時間大大縮短，具有很好的動態、靜態性能。這主要因?yàn)榱Ｗ尤核惴ㄗ鳛?/span> BP 神經網絡的學習算法，能夠克服傳統 BP-PID 算法收斂速度慢、抗干擾能力差等缺點，為 BP-PID 控制器中的參數 Ki，Kp，Kd 自適應修正提供了有效的保障.

4.2實驗

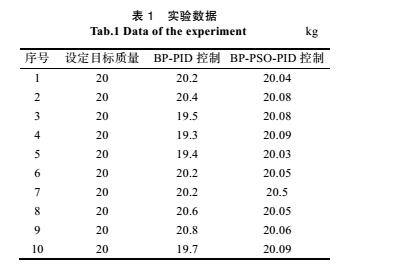

為了驗證所述控制方法的可行性和有效性，搭建控制系統并進行相關測試。分別測量不同控制方式下實際包裝質量，即傳統 BP-PID 控制和該 BP-PSO-PID稱量包裝控制方法。包裝質量設定為每袋 20 kg，總共進行了 100 次數據采集，每 10 次取平均值，實驗結果分別見表 1.由表 1 可知，BP-PID 控制下，最大相對誤差為9%。BP-PSO-PID 稱量包裝控制下，最大相對誤差為0.8%。實驗結果表明：采用改進型 BP-PID 稱量包裝控制系統，稱量不確定度大幅度降低，相對誤差較小。

5.結語

自動稱量包裝系統在食品、化工、農業等領域的應用十分廣泛，不過該系統具有強干擾、大滯后、非線性等缺點。為了解決此問題，提高稱量包裝系統的效率、精度，降低次品率，設計了一種改進型 BP-PID 的自動稱量包裝控制策略。將 BP 神經網絡與 PID 控制方法相結合，通過神經網絡的自學習、加權系數的調整，優化 PID 控制器參數 Ki，Kp，Kd。為了進一步提高算法的收斂速度，在神經網絡中引入了粒子群算法。經仿真和實驗驗證了該控制方法和系統的可行性、有效性，能夠有效提高動態定量稱量包裝的速度和精度。
