本文詳細介紹了地磅的9種常見稱重傳感器的測量原j?，比較了它們的優缺點，對地磅的選用提供了一定的指導作用。

0.引言

地磅是利用稱量原理，確定物體的質量或作為質量 函數的其它量值、數值、參數或特性的一種計量?jī)x器,包 括各種形式的天平和秤。天平通常是進行質量量值傳遞 和精密稱量用的高準確度或特種準確度的衡器;而秤則 是生產過程或商業流通領域中直接稱量用的普通準確度 或中等準確度的衡器。

地磅的結構主要是由承重系統、傳力轉換系統 (即傳感器）、示值系統（顯示器）三大部分組成，其工作 原理是以機械或電子的方式平衡被測物重力’通過傳感 器將力轉換成可以檢出的電信號并予以顯示。稱重傳感 器是電子衡器的關鍵部件，根據其工作原理,分為電阻應 變片式、電磁力平衡式、電容式、光電式、液壓式、振動式、 磁極變形式、陀螺儀式、光纖光柵式等9大類。

1.電阻應變片式傳感器

金屬導體的電阻值可用下式表示：

=p | (1)

式中:p一金屬導體的電阻率(Q * cmVm)；

S—導體的截面積(cm2);

L 一導體的長度。

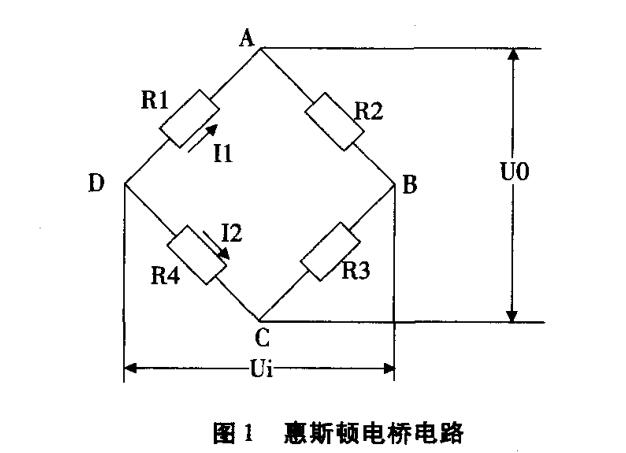

電阻應變片式傳感器是將應變片受力形變轉換為電 信號的敏感器件。電阻應變片通過特殊的黏合劑緊密粘 合于基體上，當基體受力產生形變時，應變片同時發生形 變，從而使應變片的阻值發生改變，經惠斯頓電橋，如圖 1所示，將電阻變化轉化為電（電壓或電流）信號，從而完 成了將外力變化為電信號的過程。

電阻應變片式傳感器廣泛應用于地磅中,其稱 量范圍為幾十克到數千噸，精度達1/1000 ~ l/10000o 其優點是準確度高、測量范圍廣、頻響特性好、結構簡單、 易于實現小型化、整體化和品種多樣化、能在惡劣條件下 工作、壽命長;它的缺點是機械滯后、蠕變和零漂、應變極 限、對于大應變有較大的非線性、輸出信號較弱，但可以 通過一定措施改進。

2.電磁力平衡式傳感器

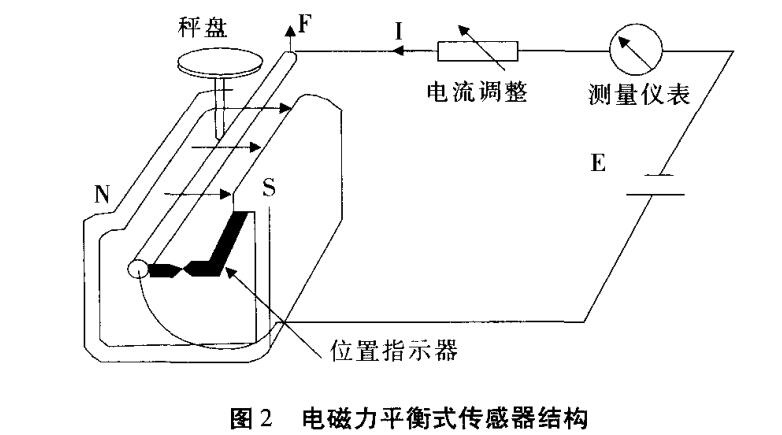

電磁力平衡式傳感器的稱重過程基于安培力實現。 如圖2,在導線上加上秤盤，秤盤及導線本身具備的重力 方向朝下，而通電導線受到向上的電磁力，當通過導線的 電流值達到某一值時，這兩個力相互平衡，此時傳感器就 處于平衡狀態。在秤盤上加載重物后，向下的重力增加， 秤盤自然就朝下移動，傳感器就處于不平衡狀態，如需要 再次達到平衡狀態，就需要加大通過導線的電流，使得由 電流產生的電磁力大小與加上物體后受到的重力相等， 秤盤才恢復到平衡位置。電磁力平衡傳感器依靠載流線 圈在恒定直流磁場中產生的電磁力與被測質量的重力平 衡，實現被測質量的電信號轉換。

電磁力平衡傳感器廣泛用于電子分析天平，是精密質量稱量的常用傳感器,精度達1/2000 ~ 1/60000，稱量 范圍在幾十毫克到十千克之間。其優點是測量分辨率 髙、價格適宜，靈敏可靠、在精密質量稱量、加速度測量、 化學反應監測、水分檢測等領域被廣泛應用。該技術的 缺點是對傳感器的生產條件要求較高，目前世界上只有 為數不多的幾家大廠掌握這種技術。

3.電容式傳感器

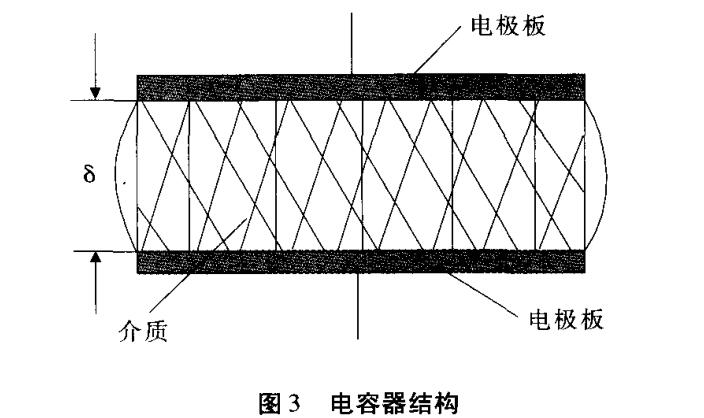

電容式傳感器是一種把被測的機械量,如壓力、位移 等轉換為電容量變化的傳感器。其敏感部件電容器通常 由極間充滿空氣的兩個平行電極組成，如圖3所示。 忽略邊緣效應，平板電容器的電容為：

式中:s—極間介質的介電常數 A一兩電極互相覆蓋的有效面積 5—兩電極間的距離

5 三個參數均可引起電容量變化，電容式傳感 器對應分為極距變化型、面積變化型、介質變化型三類。 極距變化型一般用來測量微小的線位移或由于力、壓力、 振動等引起的極距變化。

電容式傳感器精度達1/200 ~ 1/500。其優點是靈 敏度高、動態響應特性好、結構簡單、價格便宜、過載能力 強、耗電量少、造價低、對高溫、輻射、強振等惡劣條件的 適應性強;其缺點是輸出有非線性、寄生電容和分布電容 對靈敏度和測量精度的影響較大等。此類傳感器目前應 用十分稀少。

光電式傳感器

光電式傳感器包括光柵式和碼盤式兩種。

（1）光柵式

光柵式傳感器的工作原理是將光柵形成的莫爾條紋 角位移轉換成光電信號。有兩塊光柵，一塊光柵裝在表 盤軸上可移動，另一塊光柵固定。加載重物后，在傳力杠 桿帶動下表盤軸旋轉從而帶動移動光柵轉動,莫爾條紋 也隨之移動。利用光電管、轉換電路和顯示儀表，計算移 過的莫爾條紋數量，測出光柵轉動角的大小，從而確定和 讀出被測物重量。

（2）碼盤式

碼盤式傳感器的碼盤（符號板）是一塊裝在表盤軸 上的透明玻璃，上面帶有按一定編碼方法編定的黑白相 間的代碼。加載物體后,通過杠桿使表盤軸旋轉時，碼盤 也轉過一定角度。光電池透過碼盤接受光信號并轉換成 電信號，由電路進行處理并得到測量結果。

光電式傳感器曾主要用于機電結合秤上。其優點是 工作穩定、抗干擾能力強;缺點是運行速度低，不能滿足 高速稱重要求。該類型傳感器作為曾經的一個過渡產品 巳完成使命，幾乎退出市場。

5.液壓式傳感器

液壓式傳感器利用液壓油壓力與所承受的被測物重 力（質量）成正比，只要測出液壓油壓力的增大值，就可 得到被測物的質量。

液壓式傳感器的精度一般不到1/1000，有時甚至連 1/100也不到。其優點是結構簡單而牢固，測量范圍大。

6.磁極變形式傳感器

磁極變形式傳感器的鐵磁元件在被測物重力作用下 發生機械變形時,內部產生應力并弓I起磁導率變化，使繞 在鐵磁元件（磁極）兩側的次級線圈的感應電壓也隨之 變化。測量出電壓的變化量即可求出加到磁極上的力， 進而確定被測物的質量。

磁極變形式傳感器的精度不高，一般為1/100。

7.振動式傳感器

彈性元件受力后，其固有振動頻率與作用力的平方 根成正比。測出固有頻率的變化，即可求出被測物作用 在彈性元件上的力，進而求出其質量。振動式傳感器有 振弦式和音叉式兩種。

振弦式傳感器的彈性元件是弦絲。當承重臺上加有 被測物時，V形弦絲的交點被拉向下，且左弦的拉力增 大,右弦的拉力減小。兩根弦的固有頻率發生不同的變 化。求出兩根弦的頻率之差，即可求出被測物的質量。 振弦式傳感器精度較高，達1/1000 ~ 1/10000,稱量范圍 在100克到幾百千克;其缺點是結構復雜，加工難度大， 造價高。

音叉式傳感器的彈性元件是音叉。音叉端部固定有 壓電元件,它以音叉的固有頻率振蕩，并可測出振蕩頻 率。當承重臺上加有被測物時，音叉拉伸方向受力而固 有頻率增加，增加的程度與施加力的平方根成正比。測 出固有頻率的變化，即可求出重物施加于音叉上的力，進 而求出重物質量。音叉式傳感器精度高達1/10000 ~ 1/ 200000,稱量范圍在500g到10kg之間。

8.陀螺儀式傳感器

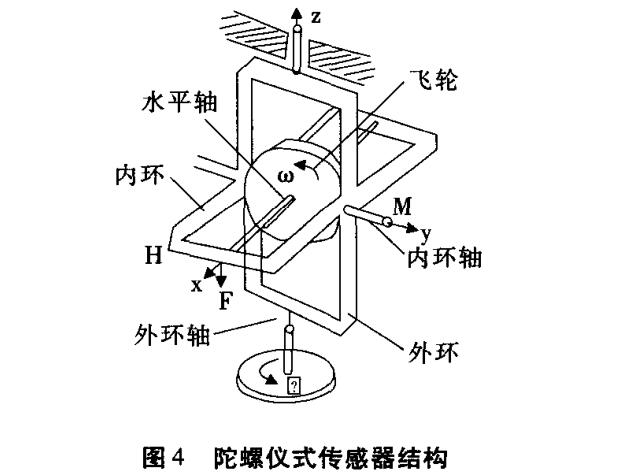

陀螺儀的基本部件有陀螺轉子、內/外環、附件等,如 圖4所示,轉子裝在內環中，以角速度出繞乂軸穩定旋 轉。內框架經軸承與外框架聯接,并可繞水平軸Y傾斜 轉動。外環經萬向聯軸節與機座聯接，并可繞垂直軸Z 旋轉。轉子軸X在未受外力作用時保持水平狀態。轉 子軸的一端在受到外力F作用時，產生傾斜而繞垂直軸 Z轉動（進動）。進動角速度ft)與外力f成正比，通過檢 測頻率的方法測出0>，即可求出外力大小,進而求出產生 此外力的被測物的質量。

陀螺儀式傳感器精度高，達1/1_0，另外，還具有響 應時間快，無滯后現象,特性好,振動影響小等優點o

9.光纖光柵式傳感器

光纖光柵傳感器的傳感過程是通過外界物理參量對 光纖布拉格波長的調制來獲取傳感信息，是一種波長調 制型光纖傳感器。由于光纖光柵波長對溫度與應變同時 敏感，因此，解決交叉敏感問題，實現溫度和應力的區分 測量是傳感器實用化的前提,通常可利用兩根或者兩段 具有不同溫度和應變響應靈敏度的光纖光柵構成雙光柵溫度與應變傳感器，通過確定兩個光纖光柵的溫度與應變響 應靈敏度系數,利用兩個二元一次方程解出溫度和應變。

光纖光柵式傳感器具有以下優點:抗電磁干擾?，電絕 緣性能好，安全可靠;耐腐蝕，化學性能穩定?’體積小、重 量輕、幾何形狀可塑;傳輸損耗小，可實現遠距離遙控監 測;傳輸容量大,可實現多點分布式測量;傳輸范圍廣，可 測量溫度、壓強、應變、應力、流量、流速、電流、電壓、液位 等。就目前而言，光纖光柵式傳感器大多還處于研究和 實驗階段。

10.結束語

電磁力平衡式傳感器和電阻應變片式傳感器發展相 對成熟,前者主要用于高端市場如分析天平、精密天平、 微量天平和超微量天平等，后者在電子天平和衡器中均 有廣泛應用;光電式傳感器和磁極變形式傳感器在性能 方面缺乏優勢，逐漸被市場淘汰;而振動式傳感器和陀螺 儀式傳感器雖然具有較高的精度,但由于其造價高昂而 并未被廣泛使用。電容式稱重傳感器在許多超高溫環境 對稱量精度要求不高或只為起到安全過載保護作用時使 用具有一定優勢,譬如煉鋼廠使用的部分高溫吊鉤秤;液 壓式傳感器應用場合&少，目前主要應用在對稱量要求 精度不高或安全過載保護方面的稱重測力場合,譬如裝 載機秤。雖然目前電磁力平衡式傳感器和電阻應變片式 傳感器在地磅中是主流，但它們受溫度、氣流、電磁 干擾等環境影響較大，且傳輸容量小，未來光纖光柵式傳 感器的大力發展必將成為趨勢。
