隨著電子信息技術的發展，遠程物料稱重計量已經越來越重要，為企業物料稱重管理提供更有效的方式，本文設計實現了一套遠程物 料稱重計量地磅的系統，能夠高效便捷地對物料進行稱重及管理.

遠程物料稱重計量電子衡器是一套滿足生產過 程的調度和指揮以及一體化信息管控的物料稱重綜 合管控平臺。能夠?qū)崿F(xiàn)物料稱重系統過程中的物料 儲運、物料數據分析、運輸人員指揮的現代化、信息 資源共享化、管理決策智能化、現場視頻監控一體 化，保證物料儲運工作水平與快速發展的社會和經 濟水平相適應，從而降低物料儲運系統成本、增加物 料儲運系統調控能力、提高企業資源利用效率和系 統的應急響應能力，使企業運營達到最優化。本文 設計了一套遠程物料稱重計量地磅，可實現遠 程稱重與管理的目的。

1.遠程物料稱重計量地磅的結構與功能

遠程物料稱重計量地磅主要由通信平臺、 監測終端、稱重傳感器和車載視頻識別系統，以及用 戶管理系統構成。在許多領域的貨物計量均應用廣 泛，例如港口、礦山、垃圾處理等。遠程物料稱重計 量地磅可以在現有地磅的基礎上，通過 加裝新的軟件和硬件設備。采用用戶熟悉的Win- dows界面，簡體中文說明，使得操作起來十分便捷， 同時縮短了計量工作的繁瑣程序，系統具有自動和 手工稱重兩種模式。可以自動完成貨物的稱重以及 磅單的自主打印，可以最大可能避免作弊現象發生， 是現代化遠程計量的有利助手。

2.遠程物料稱重計量地磅的設計

2. 1系統的架構

如圖1所示，物料稱重遠程測控系統中RTU通 過電信專用網絡（CDMA)采集稱重數據并傳輸給數 據采集工具，再通過數據采集工具將采集回來的數 據解析并存入系統數據庫。

數據接收工具采用C/S + SPRING + HIBER-NATE + MINA 架構，適用于 ORACLE、SQL、MYSQL 等主流數據庫。通過TCP/IP(不使用虛擬串口方 式）完成上位機和底層RTU通訊。通訊獨立，接收 數據存人標準數據庫，供第三方軟件調用，并可配 置，方便新接測壓點完成數據的傳輸與解析。

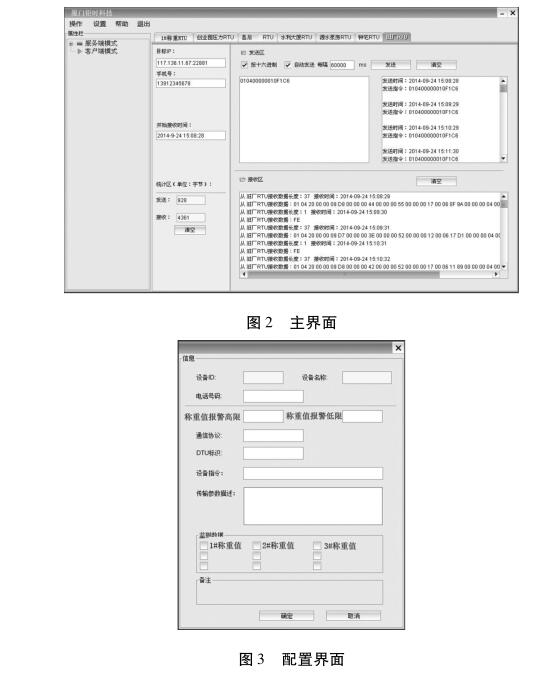

主界面如圖2所示，配置界面如圖3所示。

2.2通信平臺的選擇

在局域網的范圍內，調度中心與各部門完成數 據傳輸，稱重現場稱重點和調度中心采用無線通訊， 工作人員之間通過特定的手機應用來實現通訊

用小實現通訊。

這樣物料稱重遠程測控終端具有以下幾個功 能:(1)采集現場重量、運輸人員管理、運輸車輛管 理等數據；(2)將采集數據主動上報到調度中心；

(3)支持定時上報;(4)支持多種供電方式：電池供 電、太陽能供電、市電供電（這里僅限:市電供電）;

(5)采用移動GPRS、電信CDMA無線傳輸;(6)數 據存儲間隔、數據上報間隔可以設置；（7)數據異 常，網絡異常，設備異常及時提醒相關工作人員。

2.3監測點設備的配置。

監測點設備配置如表1所示，系統所需設備及 軟件可根據具體需求而定。

2.3稱重計量部分的設置

稱重主機選擇研華工控機P4 2. 8GHz/2g/5⑴G/17 寸液晶，5硬盤容量為1TB，選擇性能優異的主板確保系統的穩定。

地感線圈的作用是測試貨車的尾部是否完全進 人承重系統。當貨車進人枰臺范圍內后，系統會在 車前放下一個電動欄桿;如果貨車稱重完成后，電動 欄桿機的欄桿會自動升起，這個時候，稱重的貨車就 可以已經完全駛出稱重系統。

智能道閘是在自動稱重系統的稱臺前后各放置 一個電動欄桿機，目的是控制車輛的進出有序。一 般會在電動欄桿機上添加一些交通警告語，例如，可 以貼上駕駛員應駕車駛?cè)说姆较颍约敖柜{駛的 方向等。

系統中的射頻讀寫器以及電子標簽讀寫器可以 讀出遠距離，行駛速度快的目標，而其精準度也可以 達到99. 99%以上，這個部件的可以適應多種環境。 是遠程稱重系統的核心部分。

RFID射頻卡用于讀寫車輛上面的電子標簽，目 前的電子標簽特點是可以進行無源工作，其具有超 長的使用壽命，這樣就可以減少了電子標簽的維護 過程。一般而言，電子標簽采用特制膠水貼于汽車 的擋風玻璃上，同時電子標簽存有唯一的識別號，且 具有防拆、防破壞功能等優勢。

系統中的彩色攝像機作用是拍攝汽車在臺枰上 的圖像，并將其存人電腦，必要時也可以轉為錄像模 式。清晰度可以達到480像素。系統的打印機是具 有自動切紙功能的票據打印機。

系統的紅綠燈是引導車輛司機進出稱臺的指示 器，當紅燈亮?xí)r，表示車輛停止，電動欄桿放下；當綠 燈亮起時，表示車輛可以進人稱臺，進行稱量過程。

在磅體的兩端會安置兩個紅外對射儀，紅外線 設備的作用過程是:紅外設備與開關量IO卡通過信 號線互相連接，如果對射紅外光束受到阻止的時候， 阻隔信號會傳遞到開關量IO卡上，這時，稱重軟件 會提取對射紅外線的信號，如果檢測到信息為報警信 號時，系統數據保存將會取消，稱重過程也隨即結束。

2.4調度中心的設備配置

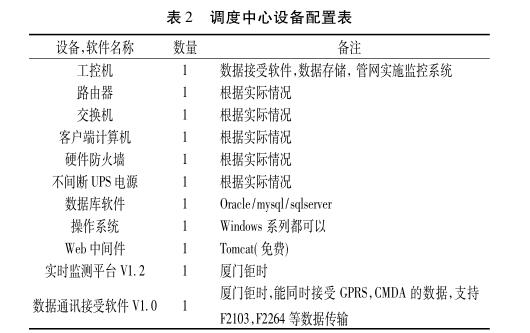

調度中心的設備配置如表2所示。調度中心負 責對稱重系統和物料車監測，具體功能如下：（1)監 測整個企業稱重系統子站的物料重量，數據信息分 析;(2)運輸車輛定位，運輸人員管理;(3)生成各種 工作報表，為企業的決策提供數據支撐;（4)輔助預 測、發現超載異常，做到異常及時提醒;(5)存儲、查詢、 對比歷史數據;(6)輔助管理系統中相關設備如稱重傳 感器，車載監控設備，傳輸設備等設備進行設備管理。
