1.前言

在生產現場標定大型地磅是一件很復雜的 事情，標定時需要運送幾十噸工作砝碼，并且需要 天車專門配合。進行這項工作時經常受現場條件 限制，無法標定而影響了正常的生產秩序。

在使用中的地磅有時發生一些傳感器及機 械部分都正常，只因儀表元件損壞或儀表程序混 亂不能正常使用。無論是上述原因或其它原因更 換儀表后都需進行重新標定。為了解決生產車間 的燃眉之急，確保正常的生產秩序，因此提出對上 述情況可采用模擬器替代砝碼對傳感器加載進行 模擬標定。

2.用模擬器替代砝碼的條件

用模擬器替代砝碼進行模擬標定電子秤的前 提必須是已經用砝碼進行寒際標定過的電子秤， 該秤在檢定周期內的使用中由于各種原因需要更 換儀表后進行重新標定。

儀表所顯示重量是由荷重傳感器加載后電阻 應變片產生彈性變形電阻值改變破壞橋路平衡所 產生的mv信號提供的。如果傳感器的性能未改 變，它的輸出則是與它的載荷成線性關系。因此， 可用模擬器接人已經標定過的電子秤中用它替代 砝碼加載后的傳感器的輸出。調整模擬器使顯示 儀表分別顯示零和滿量程，記錄下空秤和滿量程 這兩個信號的刻度位置便可在以后更換儀表時用 它替代砝碼對傳感器加載時所產生的信號對新換 儀表進行模擬標定。

3.模擬器的選擇

用模擬器替代砝碼標定使用中的電子秤從理 論上是可行的，但是采用市售的普通模擬器卻達 不到要求，無法保證被標定電子秤和精度。

普通模擬器的輸出為每圈：0.2mv/v,—般顯 示儀表激勵電壓約12V左右，若選用托利多公司 生產的8142型儀表，激勵電壓可為12.5V。普通 模擬器的時鐘電位器滿量程為10圈，將它接人 8142型儀表中則總輸出為0.2mv/Vx 12.5Vx 10 圈—25mv;每圈輸出為25mv/10 — 2.5mv;每圈分為 50小刻度，每小刻度為2.5mv/50 = 50uv，但是常用 電子秤儀表中每一分度值只有幾微伏。

若用人眼人為將一小刻度分成四等分時，調 模擬至1/4刻度時儀表將變化20e/4 = 5e,這也超 出了檢定規程中規定的允許誤差,況且人眼的視 差本身就很大，所以不可能用普通模擬器標定出 合格的電子秤。

為了替代砝碼標定使用中的電子秤，必須改 變普通模擬器的性能，因此特制一個可改變量程 的模擬器,其性能：

輸出電壓:量程1:每圈0. lmv/V量程2:每圈0.02mv/V

該模擬器量程一同普通模擬器功能一樣,若 調至量程二時是由粗調和細調兩部分組成。它的 細調部分時鐘電位器上的最小刻度為5uv/2.5uv = 2e,因此用它標定使用中的電子秤能夠滿足精 度要求。

4.標定方法

用該模擬器標定使用中的電子秤方法是將新 標定的電子枰、或在檢定周期內正在使用中的電 子秤與傳感器部分斷開,將該模擬器接人儀表中， 調整模擬器的粗、細調部分，使儀表顯示屏上顯示 零時記錄下各開關的位置和各指針所對應的刻度 位置,然后再調模擬器的粗、細調部分，使儀表顯 示屏上顯示出滿量程或60%以上的整數即可（以 下簡稱滿量程）。再次記錄下各開關的位置和各 指針所對應的刻度位置。上述兩次的記錄便是電 子秤在空秤和滿量程時傳感器輸出的信號,保留 記錄便可在今后的檢定周期內如需要更換儀表時 用它替代砝碼對地磅進行標定。

例如某臺具有8142顯示儀表的電子秤需要重 新標定。標定時首先斷開傳感器，接人該模擬器， 查出預先做好的記錄，按正常程序操作設定儀表， 當儀表顯示空秤指示時將模擬器的粗調開關和細 調的時鐘電位器上的各指針分別調到預先記錄的 零位刻度上，并將此模擬信號輸人給儀表。當儀 表顯示加載指示時將模擬器的粗調開關和細調的 時鐘電位器上的各指針分別調到預先記錄的滿量 程刻度上，并將此模擬信號輸人給儀表。當儀表 再次顯示空秤指示時重復一次輸入零位數據的工 作，然后斷開模擬器接入傳感器，電子秤便可恢復 正常工作。

5.結論及驗證

5.1模擬實驗

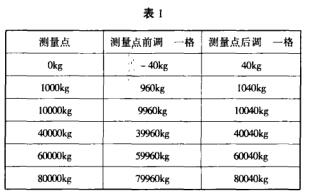

在100T鋼包秤上試驗，斷開傳感器接人模擬 器，調整模擬器使儀表分別顯示各點時，在各點前 后分別調一最小刻度時的數據見表1:

由表一可見在各測試點上若前后分別偏離一 最小刻度時，儀表變化量都是± 2e。

5.2與實際量比較

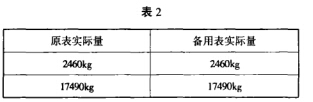

在30T地磅上用該模擬方法對一臺備用儀 表進行標定后,將任意兩臺載重分別上秤，分別用 原儀表和新標定的備用儀表接人其兩表顯示實際 相同，見表2:

標定精度

由于該模擬方法是用模擬器記錄了被標定秤 中傳感器的原始輸出信號,并將它傳遞給新更換 的儀表。因此標定精度只能取決于該秤原有的精 度,只能保持不能提高。

在檢定周期使用該模擬方法作為一種應急手 段能夠挽回因電子秤不能使用而影響生產造成的 經濟損失。
