介紹了作為地磅更新換代產品的數字式地磅的顯示儀表和稱重傳感器的工作原理和功 能,并通過實例重點闡述了地磅的角差調整。

地磅作為一種計量準確、稱量速度快、使 用方便的計量器具在冶金企業中廣泛應用。但由于 在惡劣環境條件下,故障出現的幾率大,故對設備的 可靠性有較高的要求。而且傳統的稱重方式是由多 個模擬稱重傳感器的信號進入接線盒并接成一路信 號,每個傳感器的稱重信號不能獨力判斷,它們之間 互有影響,儀表無法在線發現故障,很難滿足高可靠 性的要求。而數字式地磅能夠及時發現故障， 了解各個傳感器的工作狀態,科學地調整角差，能有 效防止遙控裝置作弊，一旦發現就會自動采取出錯報 警。不僅能夠節省時間和人力,而且延長地磅的使 用壽命。數字式傳感器系統,是在傳統電阻應變式傳 感器基礎上,結合現代微電子技術、微型計算機技術 的集成而發展起來的一種新型的電子稱重技術。

1.數字式地磅的工作原理

稱臺上的重物在重力作用下由數字式稱重傳感 器采集并輸出與稱重信號成比例的數字信號，該信 號由數字式顯示儀表進行數據處理后直接顯示。按 其構成，可以把數字式地磅分為數字式顯示 儀表和秤體兩部分。秤體由數字式稱重傳感器和秤 臺組成。

1.1數字式顯示儀表

采用RS485接口與數字式稱重傳感器實現多 機通訊,對網內各數字傳感器內碼進行加權累加后， 再進行數據處理達到計量的功能。目前,最多可外接 16只數字式稱重傳感器，可對秤體進行手動/自動 偏載調節、秤體線性校正,可自動對單只傳感器尋址 并讀取數據，可現場修改傳感器編號和診斷傳感器 故障。可以實現對數據的處理,如：顯示、標定、發送、

存儲、打印等功能。

1.2數字式稱重傳感器

數字式稱重傳感器是由模擬傳感器（電阻應變 式）和數字化轉換模塊兩部分組成，數字模塊由高 度集成化的電子電路，采用SMT表面貼裝技術制 成，主要包括：放大器、/D?轉換器、微處理器 (CPU)、存貯器（E2prom)、接口電路（RS485)和數 字化溫度傳感器等組成。

2.地磅的調整

在基礎養護好后,就可以進行秤臺和傳感器的安 裝。先將傳感器和秤臺安裝在做好的水平地基上,確 保傳感器位置的準確，傳感器與秤臺間完全受力,分 別將傳感器導線并聯連接到接線盒上,每個傳感器都 有一個唯一的地址編號,安裝時應記住每個不同地址 編號的傳感器在秤臺的安裝位置以及每個不同地址 編號的傳感器導線在接線盒的連接位置,當儀表某個 地址編號的傳感器出現問題的話,在維修的時候就能 夠很快找出哪個是傳感器的導線,以方便檢查。最后 通過一根總線連接到儀表9芯插座上,接線盒里無電 位器和電阻,所有導線均采用并聯連接方式。然后就 可以進行秤臺的調整和四角誤差調整。

2.1秤臺的調整

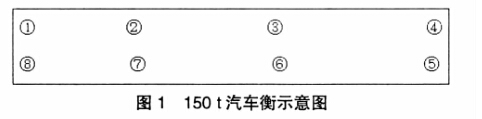

為了使安裝的秤臺水平及傳感器受力均衡,可 通過儀表進行檢查并進行適當的調整。首先應檢查 每個傳感器的承重情況（即傳感器的內碼值），每個 傳感器的內碼值即為傳感器受到秤臺重量的一個基 本數據，所有傳感器的內碼值的總和也就是秤臺的 基本數據。裝在秤臺中間的傳感器受力比兩邊的傳 感器所受的力要大，這個比例量約為2 ：1的關系。 為了保證秤臺的受力均勻，安裝在秤臺邊上的4個 傳感器的4個內碼值中的最大值和最小值相差要小于400 ;同樣安裝在秤臺中間的傳感器的內碼值中 的最大值和最小值相差也要小于400。圖1是新安 裝的一臺150 t地磅示意圖，只傳感器的內碼值 分別為：①內碼值為1 660,②內碼值為3 380,③內 碼值為3 440,④內碼值為1 920,⑤內碼值為1 860, ⑥內碼值為3 400,⑦內碼值為3 440,⑧內碼值為 1 720。

①④⑤⑧中最大的1 920,最小的1 660,相差 260丨②③⑥⑦中最大的3 440,最小的3 380,相差 60。中間傳感器的內碼值大約是四周的1/2。

如果發現有傳感器內碼值異常小或異常大，則 說明秤臺的傳感器安裝不平,必須首先通過加、減墊 片的方式把秤臺調平,直到滿足以上條件。

2.2四角誤差的調整

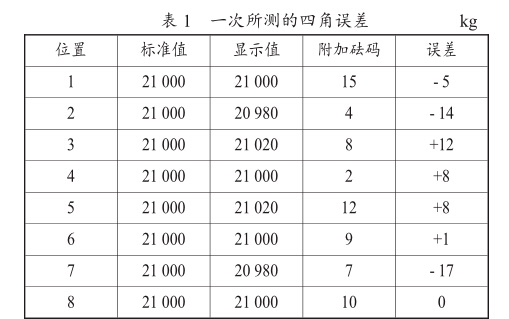

四角誤差的調整必須在儀表背面15芯R232 插座上插上標定頭方可進行。秤臺水平調整好以后， 要用盡可能接近滿量程的重物壓秤臺，來回5?6次， 使秤臺各部分都穩固。這樣,就可以在秤臺上加59 t 的砝碼進行初標定，再進行四角調整。按照檢定規 程，應使用1/ (N-1)最大量程的砝碼進行壓角，檢 查四角誤差，把21 t的砝碼分別壓在每個傳感器的 正上方,儀表顯示值如果比實際值大,應將此點對應 的傳感器的角差系數往下調；如果顯示值比實際值 小,應將此點所對應的傳感器的角差系數往上調。反 復壓幾次,其中一次所測的數據見表1。

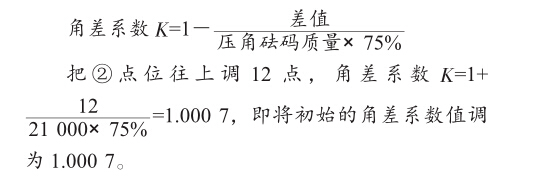

從表1可以看出，根據JJG 539-97《數字指示 秤》檢定規程的要求，為了使各支撐點的誤差更小, 應對②③⑦的點位進行調整。計算公式如下：

按照同樣計算，把③點往下調10點;把⑦點往 上調15點。這樣，四角調整達到了規定范圍,就可以 按規程進行地磅的檢定工作。

3.結語

數字式地磅作為地磅的更新換代產 品，其獨特的四角調整方式、故障自診斷能力、抗干 擾能力、防作弊能力，大大提升了地磅的數字 技術品質。而數字式地磅的調整在日常的運 行過程中起著關鍵的作用，調整的好與壞會影響到 其使用效果和維護量。
