論述SCS系列全電子地磅故障特點，詳細分析形成原因并提出解決方法。

全電子地磅作為一種現代化的全自動稱重計量 設備，在港口生產中，對提高裝卸生產效率，確保貨 物計量的準確具有不可替代的作用。由于使用頻率 高，裝卸過秤貨物量大，使用環境惡劣，因此，故障 較多。

地磅發生故障不能正常工作時，首先要找出故 障部位，最簡便的方法是開機判斷。

在空秤臺狀況下重新開機，若稱重顯示儀自檢通 過為正常，則故障在秤臺；否則，故障在稱重顯示儀。

一、稱重顯示儀故障

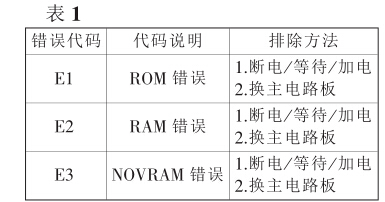

SCS系列全電子地磅的稱重顯示儀有自檢功 能，可以根據顯示的錯誤代碼判斷故障原因。表1給出判斷8142稱重顯示儀 故障的錯誤 代碼、代碼 說明以及故 障排除方法。 若稱重顯示儀開機無顯示，主要原因是：

1.外部電源不通。電源插頭插得不牢、斷線或 保險絲融斷。

2.稱重顯示儀本身故障。主要是電源穩壓電路 板有故障，一是元器件老化，二是外部電源突然變化 而產生脈沖損壞元器件。

3.實際案例。我區一臺全電子地磅開機無顯 示，經查外部電源無故障，確定是稱重顯示儀本身故 障。打開機殼用萬用表檢查，發現主PCB板無 12VDC工作電壓，進一步檢查，發現穩壓電路板損 壞。更換后，稱重顯示儀工作正常。

二、稱重顯示儀顯示數字不穩、漂移故障

1.接線盒被水浸或受潮。在這種情況下，稱重 顯示儀數字顯示不穩、漂移甚至無數字顯示，只顯示 “-，，號。

解決方法是，用電吹風吹干接線盒，若接線盒被水浸泡時間較長，要更換其內電路板。

2.稱重顯示儀穩壓電源輸出電壓不穩，主要是電 源變壓器工作異常所造成。

解決方法是更換相同型號的變壓器。

三、稱重數據突然超差

地磅工作時稱重超差，主要有以下原因。

1.秤臺不靈活，有異物卡住或秤臺底某部位有異 物支承秤臺。此情況一般多發生在過磅貨物為散貨 類，且秤臺與四周間隙較大時。

解決方法是檢查秤臺四周間隙及底部，排除異物。

2.限位裝置失靈。限位裝置包括秤臺限位裝置及 稱重傳感器限位裝置。限位裝置的限位間隙一般要求 在3~5mm范圍內，其中對稱重傳感器限位裝置要求 較高，其限位間隙要求在3mm范圍內。在大稱量時 若限位間隙小于3mm，會發生嚴重超差；大于3mm, 則稱重傳感器容易損壞。造成限位裝置失靈的原因有 以下兩種。

秤臺在外力作用下偏向一側。

限位間隙被異物卡住。

解決方法是，恢復限位裝置或排除異物。

3.稱重傳感器固定螺栓松動。一般情況下，稱重 傳感器的固定螺栓不會松動，但在使用環境惡劣、工 作負荷過大的情況下，則有可能出現這種現象而導致 秤臺前后不同位置上稱量值出現較大偏差。緊固螺栓 固定稱重傳感器后，偏差消失，校準合格。

4.稱重傳感器故障。查找故障步驟如下。

(1)在不通電狀況下，用萬用表檢查接線盒內正激勵（+EX)和負激勵（-EX)間的電阻值，應為4000Ω/傳感器個數，用萬用表 測量總輸出端 的正輸出（+Si) 和負輸出（-Si) 之間的電阻， 約為2 500Ω/截面數。如果發現阻值不對，按下一步繼續查找。（注： 截面數是垂直秤臺縱方向每一對稱重傳感器的面，一 個截面一般有一對稱重傳感器）

（2）逐次斷開稱重傳感器，測量正激勵端或負 輸出端間的電阻值。如圖1，查出損壞的稱重傳感器。

（3）將砝碼依次放在秤臺各截面上，如發現哪 個截面顯示值不正確，再將砝碼依次放在這個截面角 上，查出損壞的稱重傳感器后予以更換。
